婴儿游泳馆用空气源热泵热水器安全又节能 费用不到电锅炉的1/4

  国家开放二胎政策，随之而来的便是新生儿的增多，围绕婴幼儿的相关产业链市场也相应地拓展开来，婴儿游泳馆成为一个新兴的市场。该方案为绵阳某婴儿游泳馆空气源热泵热水系统方案。

  据项目负责人介绍，客户之前考虑的是电热水器或燃气热水器，鉴于婴儿游泳池对热水稳定性和安全性的要求，最终选择空气能�？突Х蠢∈褂眯Ч�良好，水温恒定，不用担心安全事故，很放心，每天耗电量大概在1000度左右。

  一、 项目概况

  1.工程所在地概况

  绵竹隶属四川省德阳市，年平均气温在16℃左右，冬季最冷月(1月)平均气温为5℃左右，最低气温在0℃以下的天气集中出现在12月中下旬和1月上旬，少部分出现在1月中下旬，平均气温比同纬度的长江中下游地区高1～2℃。

  2.用水需求

  该项目为婴儿游泳馆洗浴用水，有一个2吨和一个4吨的大游泳池，另有6个独立的小池，每个小池的容积为200升。大游泳池不是同时使用，看每天的总人数而定，小池按每天洗20个孩子计算用水量。根据该游泳馆每天最大规模计算，配置8吨水箱可满足每天使用，水箱设置温度均为50℃，安装位置建议安装在屋顶。

  3.设计要求

  本系统使用空气源热泵热水机组为热水系统提供热源，充分利用空气能省电、节能功能，从低碳、节能、安全、环保、可靠等性能出发，降低系统运行成本，满足日常用水需求。

  二、设计原则及依据

  1.相关国家及行业标准(略)

  2.当地气象及冷水补水水温确定

  2.1气象资料

  由全国民用建筑供暖通风与空气调节设计规范《GB50736-2012》查得，成都气象资料：

  全年平均气温：16.1℃;最冷冬季平均气温最低：1℃;极端最低：-5.9℃。

  2.2冷水补水水温确定

  一般自来水为地表水，地表水的供水温度变化与大气温度变化基本一致，因此温度参照GB50015-2003(2009年版)的冷水计算温度进行取值。查表可得，地面水为7℃，故可取成都基础水温为7℃。

  三、主设备参数校核及选型计算

  1.空气源机组选型计算

  由于绵竹最冷冬季平均气温最低是1℃;极端最低是-5.9℃;因此热泵选型为工作环境温度是-15～45℃的空气源热泵热水器机组。

  经计算，为确保每日8吨的热水供应，系统配置2台空气源热泵热水器机组。另：本系统可以暂时考虑不设置辅助能源，但是应在保温水箱内预留电加热管安装口，以便后期根据实际情况追加电热管。

  2.空气源热泵机组循环泵的选型

  当机组安装低于水箱时，水箱与机组之间的高度差不应大于8m，超过8m时应安装中间过渡水箱;当机组安装高于水箱时，则要注意循环水泵的选型，在克服高落差的情况下务必保证单机循环流量不低于循环保温水流量规定值。

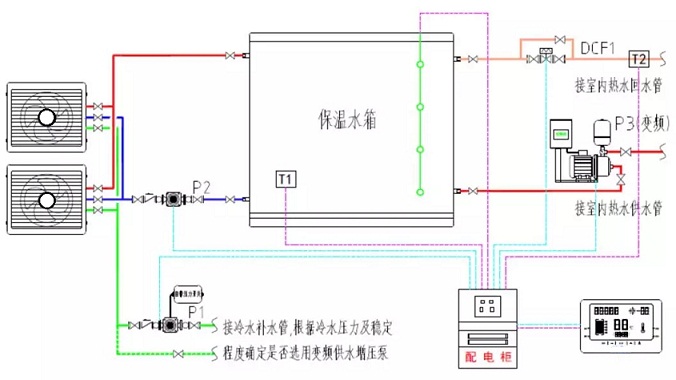

  3.本项目空气源热水系统运行原理及运行说明

  (本图仅为示意，不代表实际安装方式)

  3.1保温水箱补水：当保温水箱内水位低于设定水位时，补水电磁阀DCF1开启，当达到设定水位时，补水电磁阀DCF1关闭，补水结束。

  3.2保温水箱循环加热：当水箱内水温T1低于设定温度(默认50℃，可调)时，热泵机组循环水泵P1、热泵主机机组开启，当水箱内水温T1达到设定温度时，热泵机组循环水泵P1、热泵主机机组关闭。如此不断循环往复，将空气中的热量不断累积并稳定在保温水箱内。

  3.3室内回水循环：在设定时间段内，室内热水管网内水温T2<30℃(可调)，室内管路回水电磁阀DCF2打开，供水变频增压泵开式运转，将回水管路水流至水箱内;当回水管路水温T2≥40℃(可调)时，电磁阀DCF2关闭。如此循环往复，保证热水末端温度恒定，打开喷头或水龙头即有热水的效果。

  3.4循环清洗功能：当系统长时间运行时，换热器内可能会产生水垢，将会导致换热不良，系统出水温度低，主机整体制热效果下降，甚至还会出现堵塞水路的状况，为防止此种状况的发生，需要对设备进行定期循环清洗。

  四、系统配置设备说明

  1.空气源热泵热水器机组

  空气源热泵热水器机组，按设定要求全自动控制，水温达到设定要求，即自动停止;一旦水温降低后，即自动启动加热。水温可自由设定，用户可根据需要自行设定开/关机时间(达到预定水温即自行停止工作)，可实现低电价时工作、高电价时使用，减少了运行费用。

  空气源热泵热水器采用循环加热模式对水箱中的热水进行循环再加热，保证水箱中的热水温度稳定在设定值，随时满足用户的热水使用需求。智能控制，全自动运行，无需随时设置调试、无需专人值守，更方便更安全;

  智能化霜，真正做到有霜化霜，无霜不化，化霜快速，无多余热量损耗，不影响制取热水;智能回水，可设置10段定时回水，实时用户水温监测，真正做到即开即热即用;�？槎嗔�，采用先进的微电脑控制技术，实现1～16台模块式多联自由扩展，集中控制便于管理;

  节能减排，比普通制热方式节能77%，每吨水的制热成本和燃煤锅炉相当，但比后者更节能环保;三年质保：整机三年免费包修，用户使用过程更安心、更放心。

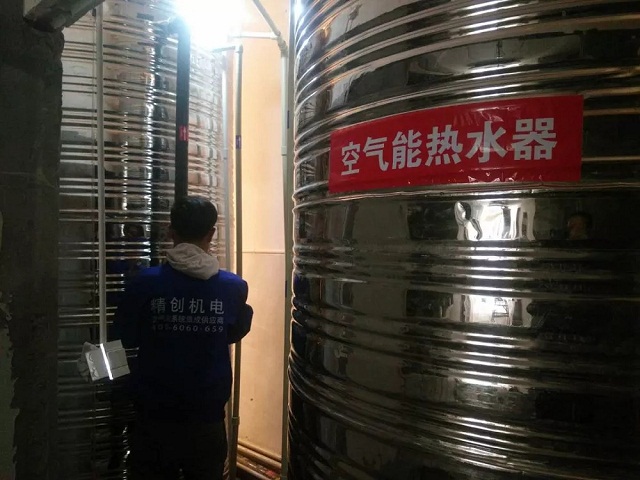

  2.保温水箱

  不锈钢保温水箱内外胆均采用SUS304 板材，保温层为50mm厚聚氨酯保温块，外壳为不锈钢，聚氨酯保温块与不锈钢板冲压成型，构成统一整体，附于水箱内胆上，保温性能良好并且外观美观。

  3.管路配件及保温等

  3.1管道及管件：循环管道采用国标热镀锌及管件，国标给水管满足集热系统的耐温、防腐要求，且施工效果规整美观;配件为国标配件，采用国标配件，杜绝了本体渗漏情况发生。

  阀门配件等采用全铜质阀门、管线均采用国标动力线、信号线及电缆线。室外线路均配置热镀锌板材桥架。管道支托架使用国标L40*40*4热镀锌角钢，支承固定在可靠的建筑结构上。

  3.2橡塑绝热保温管：橡塑绝热保温材料，导热系数为0.034w/mk，为闭孔弹性材料，具有柔软、耐屈绕、耐寒、耐热、阻燃、防水、导热系数低、减震、吸音等优良性能。

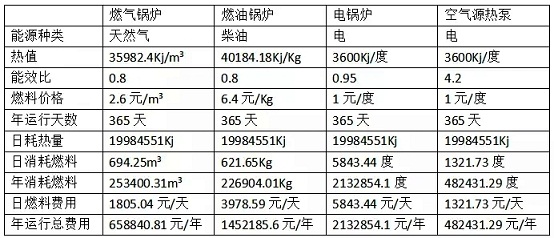

  五、效益分析
