看看德国自建房空气源热泵地暖施工过程

  近年来，在北方煤改电政策推动和南方两联供市场驱动下，空气源热泵供暖在中国取得了长足的发展。但你知道吗，遥远的欧洲人也在大力推广空气源热泵供暖。下面小编就带着大家走进德国一个自建房空气源热泵地暖的施工现场，大家看看跟我们国内有哪些差距。

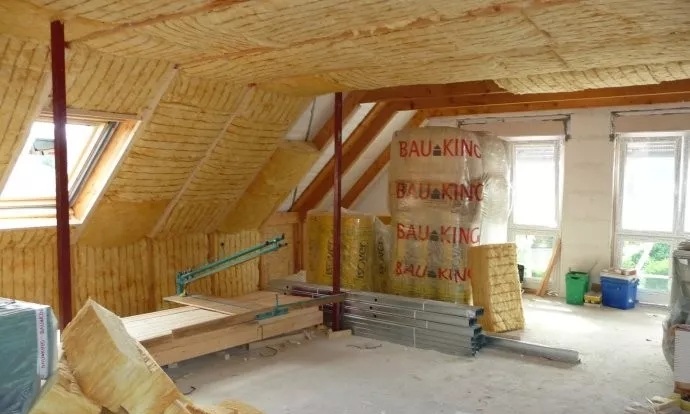

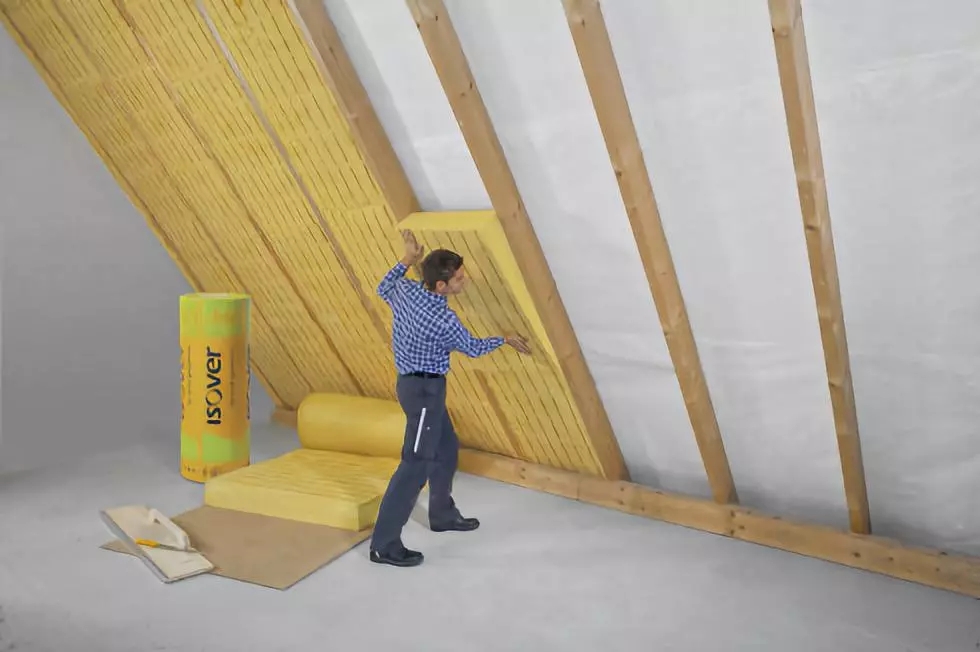

  墙体保温

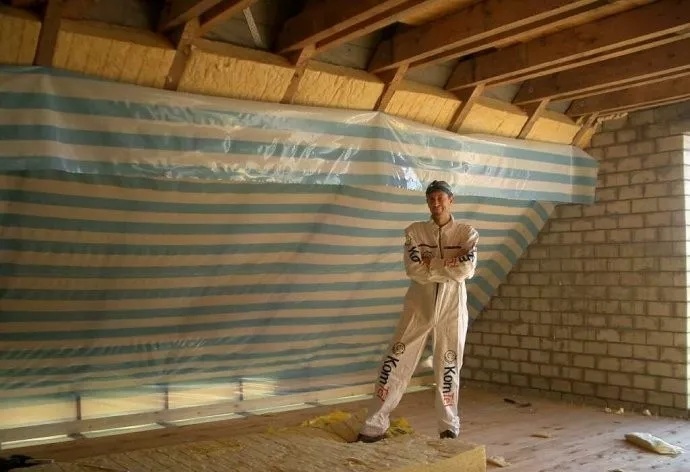

  墙体保温2

  墙体保温3

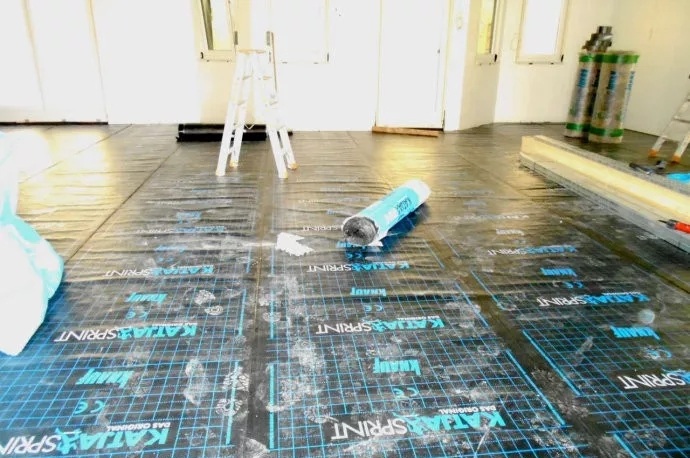

  图为地暖地面构造中，最底层的防水隔潮膜的铺设施工现场

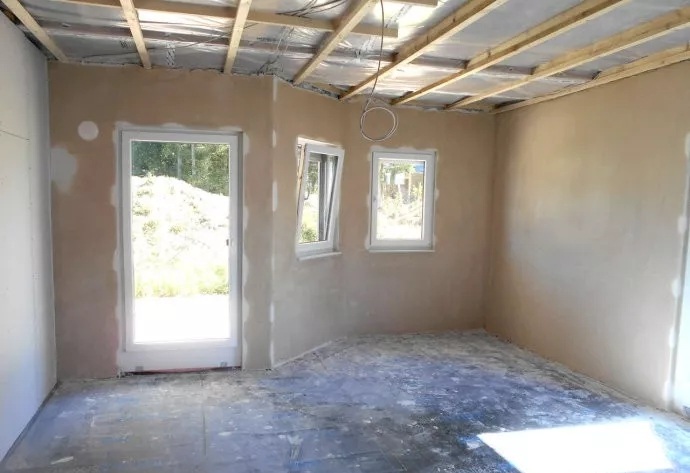

  室内石膏板墙面，机械喷涂专用涂料，装饰施工现场

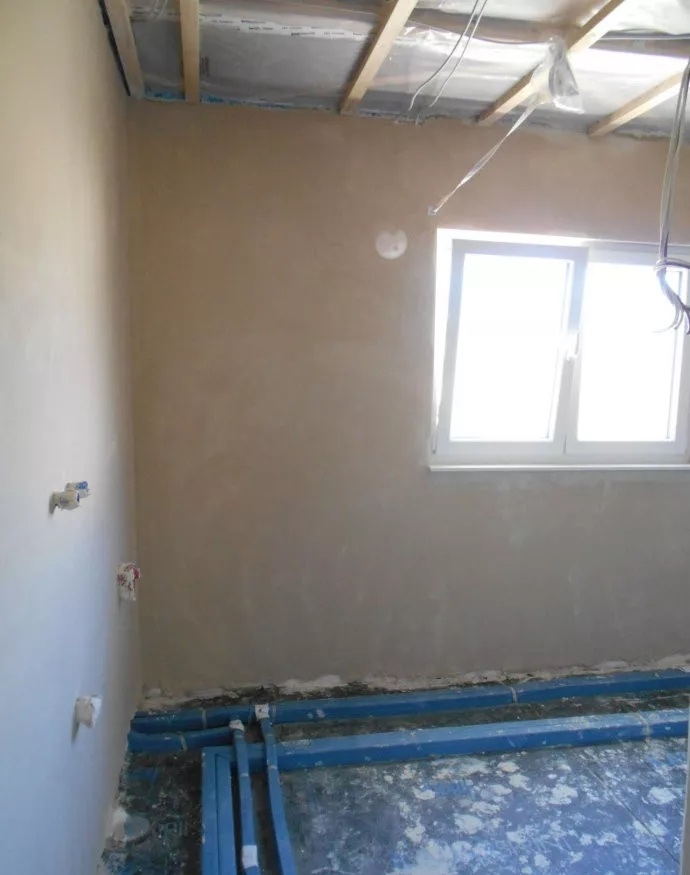

  室内石膏板墙面，机械喷涂专用防水涂料，装饰施工现场。

  还可见室内地面上，布设的各种管线的局部情况。

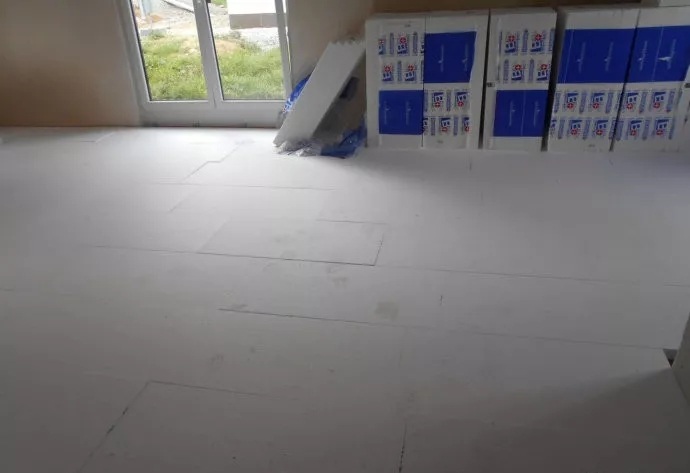

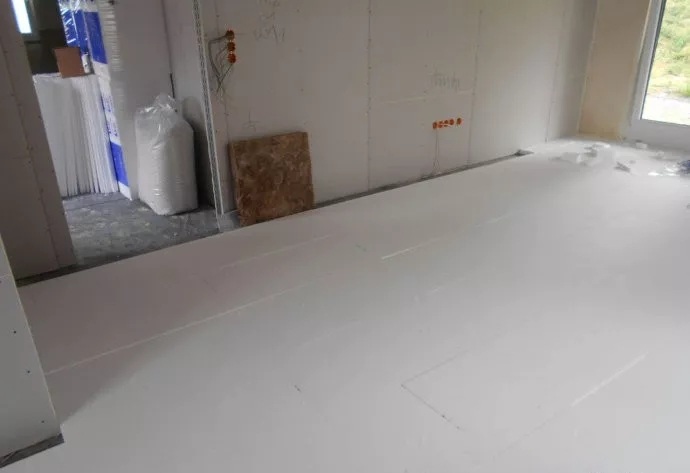

  室内地面，防水隔潮膜层的上部，铺设1层特厚的EPS材质的硬质泡沫保温板

  室内地面，防水隔潮卷材层的上部，铺设1层特厚的EPS材质的硬质泡沫保温板

  室内“地暖地面”，构造施工现场。可见，每个房间的踢脚线位置，已经围贴了1层起隔离和地板膨胀缓冲作用的边角保温条。实际上，在特厚的硬质泡沫保温板的上部，事先还铺设了1层反射膜膜，然后，才布设的类似PEX材质的地暖管线，后续施工，将现场浇注专用地面砂浆。

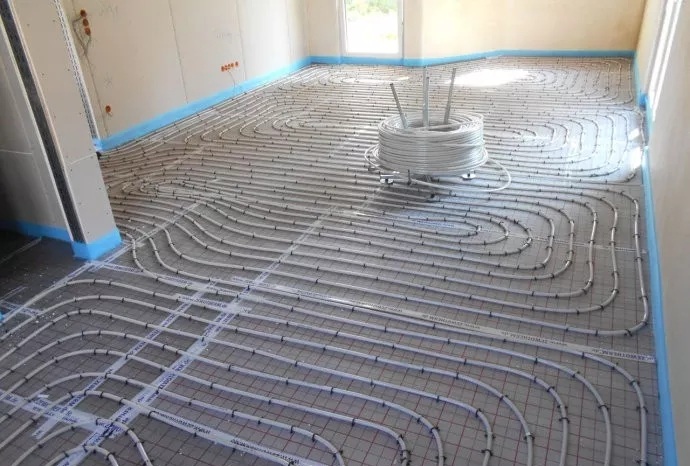

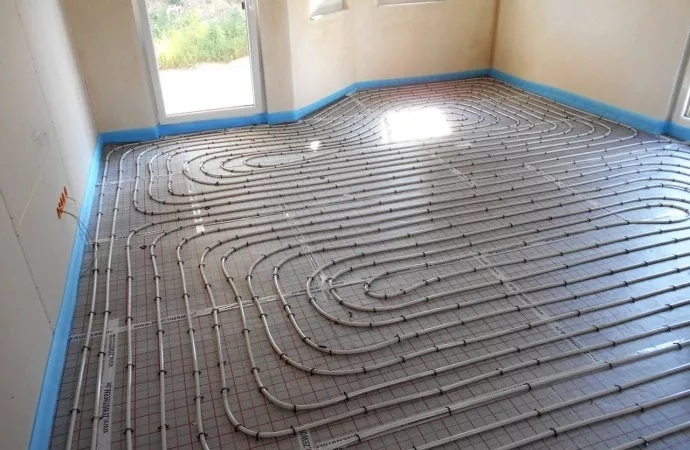

  白色的地暖管线，布设施工现场一瞥01

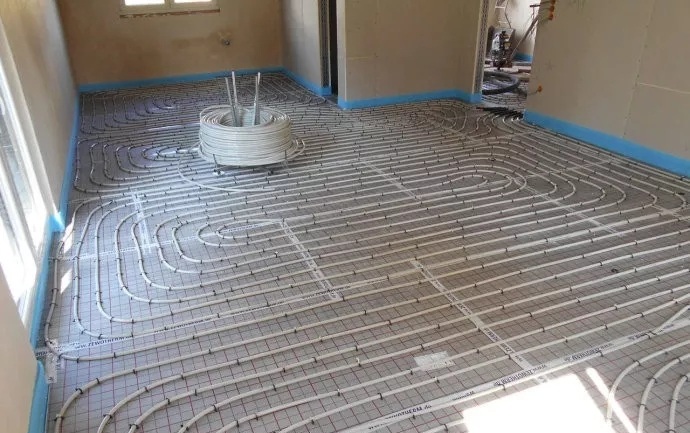

  白色的地暖管线，布设施工现场一瞥02

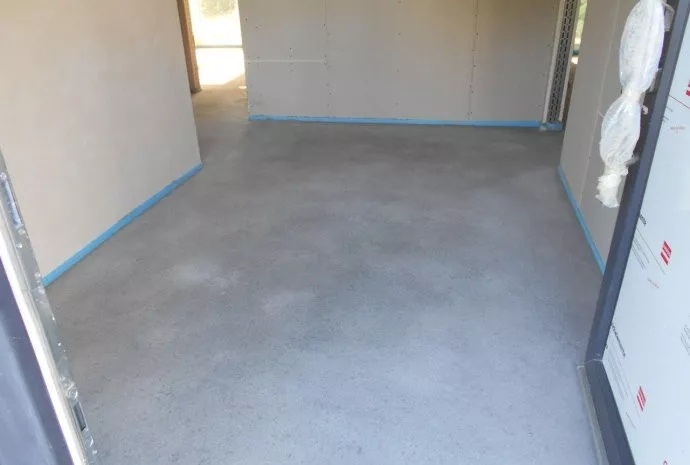

  地暖地面构造中的砂浆面层，已经浇注完成

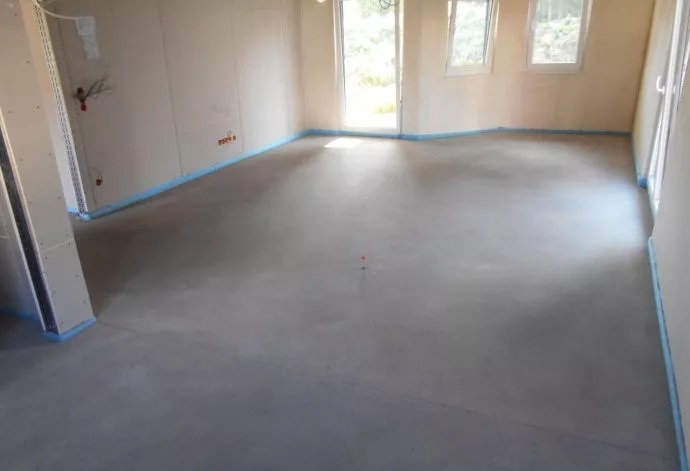

  地暖地面，砂浆面层，正待凝结硬化养护期间01

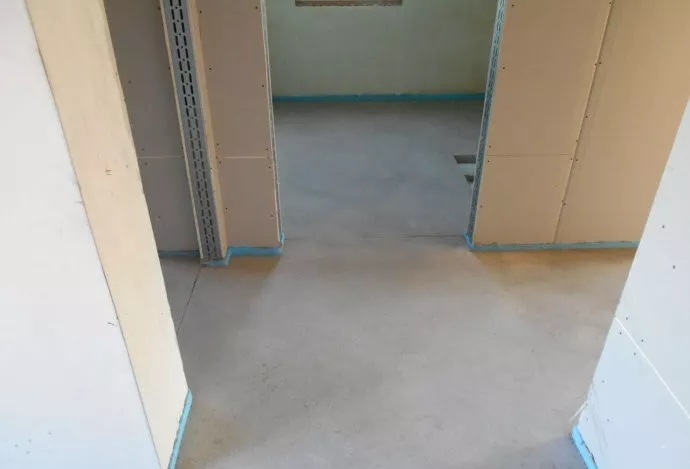

  地暖地面，砂浆面层，正待凝结硬化养护期间02

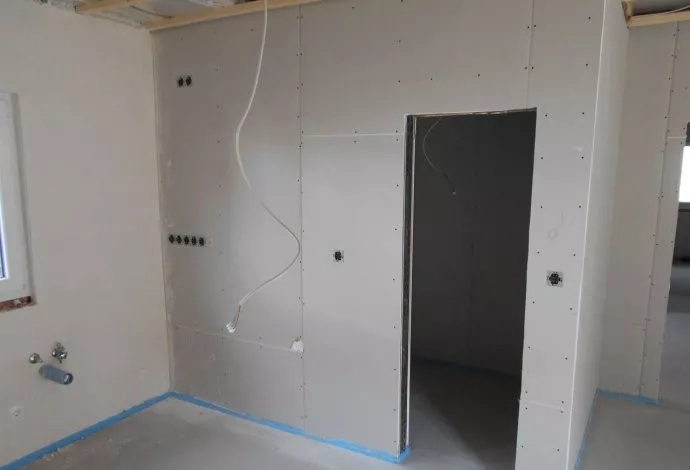

  室内施工现场一瞥

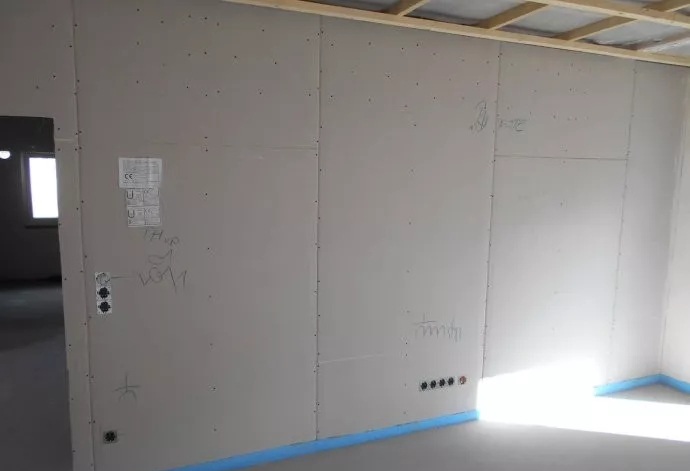

  可见室内墙面上一些开关插座的情况

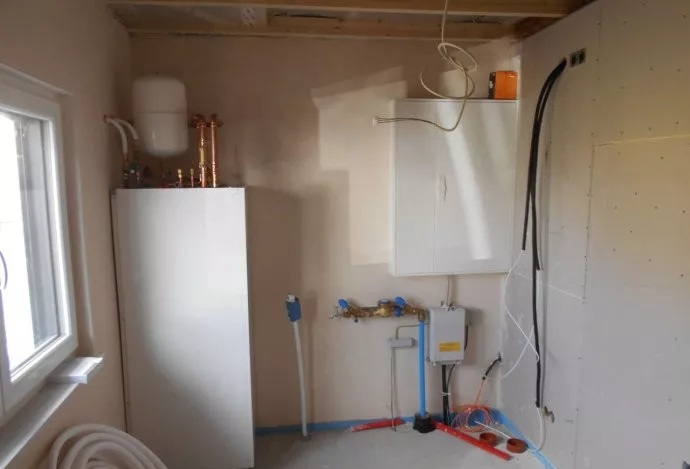

  房屋内部，设备间，自来水、电力、通讯线缆，以及“空气源热泵”系统的室内主机，安装现场，局部特写。

  图中方形立柜，“空气源热泵”系统的室内主机。这个热泵主机采用的是分体式空气源热泵，压缩机等主要部件都放到了室内机，室外机只有翅片和风扇了，内机与外机通过氟管连接，抗冻效果较好。而且这种机器由于压缩机放到内机里，内机置放于设备间便于噪音控制，室外机只有风扇，几乎不存在噪音扰民的问题。

  上部的白色的圆形小罐是“地暖系统”中的“压力膨胀罐”。

  另外图中右边正面墙面上安装的大型方柜，应该是独立住宅内部的“配电箱 / 配电盘”。

  地面上，通过较粗的黑色的穿线管，进入室内的蓝色管线，是自来水管道。

  其它管线还有：电力线缆(一般会是黑色外观)、网络线缆(网线 / 光纤)、通讯线缆(固定电话)、燃气管线(Gas，一般会是黄色外观)等。

  特别增补3幅非本案图例——关于日本三菱(MITSUBISHI)空气源热泵

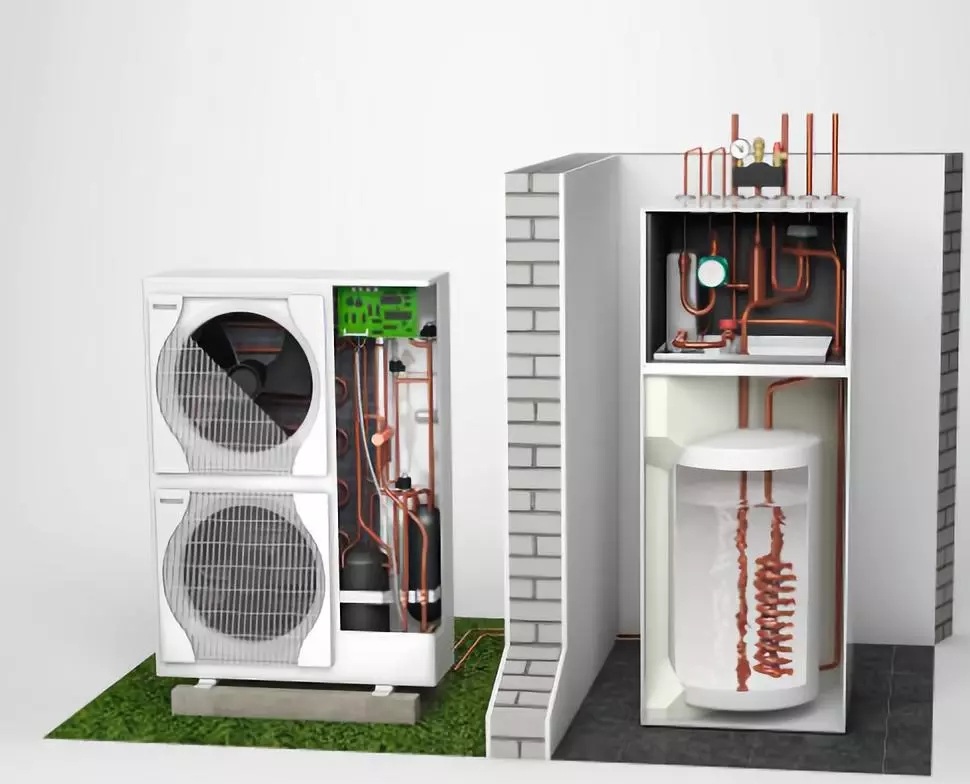

  日本三菱(MITSUBISHI)空气源热泵系统：室外单元和室内单元，剖解示意图

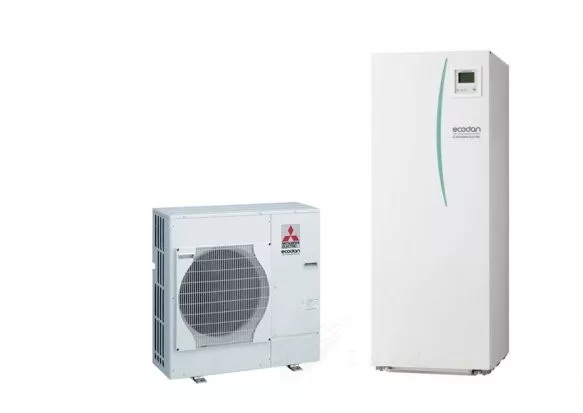

  日本三菱(MITSUBISHI)空气源热泵系统：室外单元和室内单元

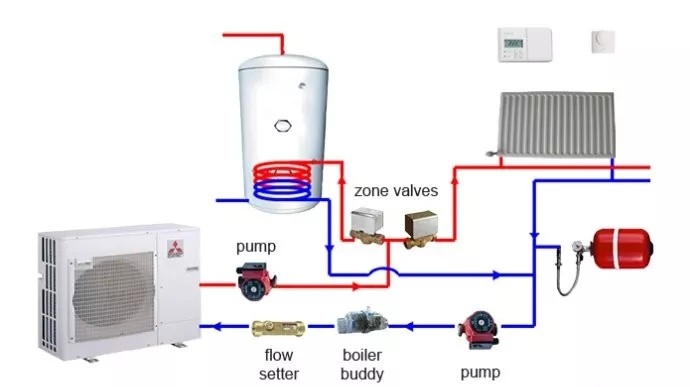

  日本三菱(MITSUBISHI)空气源热泵系统——供暖系统，示意图

  “空气源热泵”系统的室外机单元，已经安置到位。

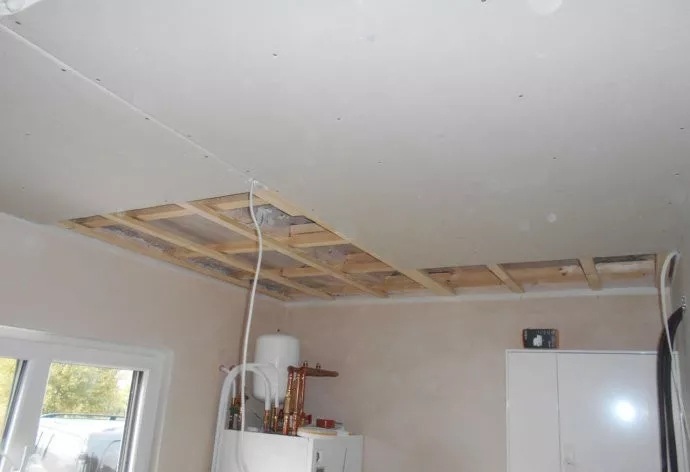

  设备间的内部，天花板的底部，石膏板的钉贴，施工现场

  室内“地暖地面”的表层，已经开始铺贴瓷砖地面

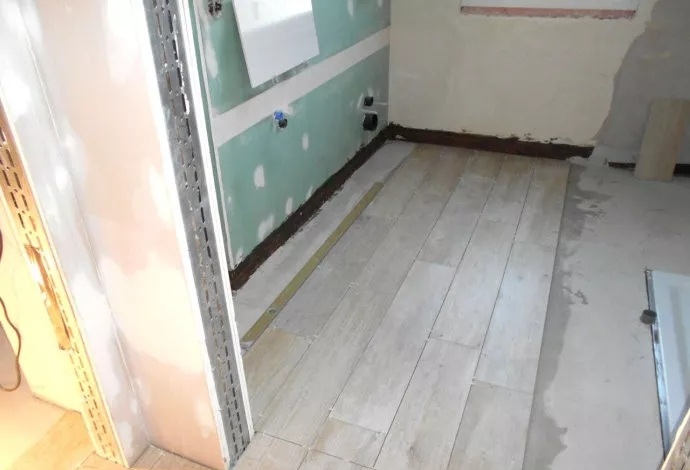

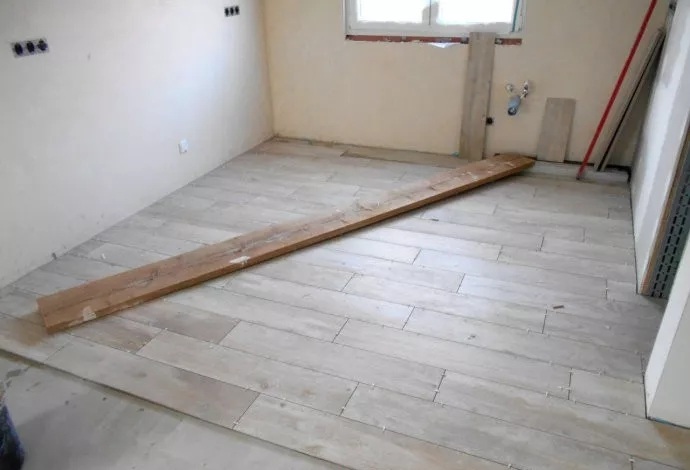

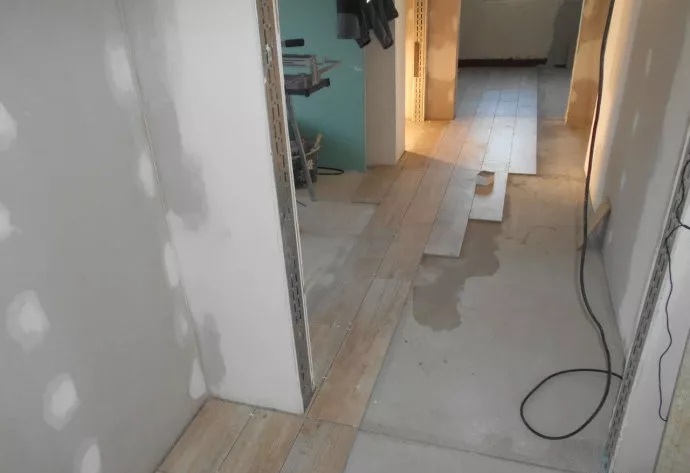

  室内瓷砖地面，施工现场

  室内瓷砖地面，施工现场

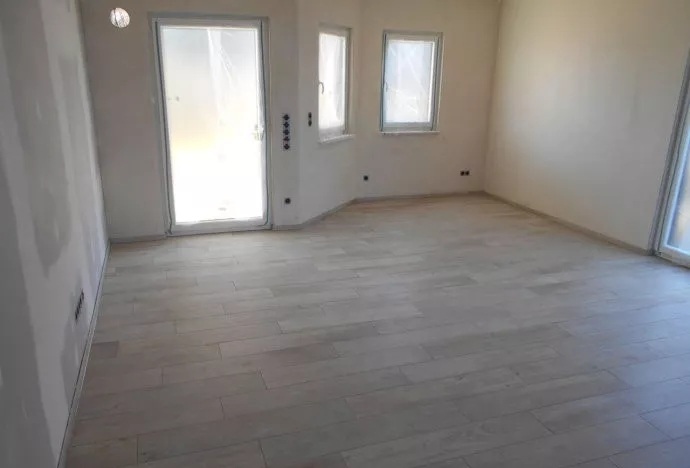

  室内瓷砖地面，已经完工

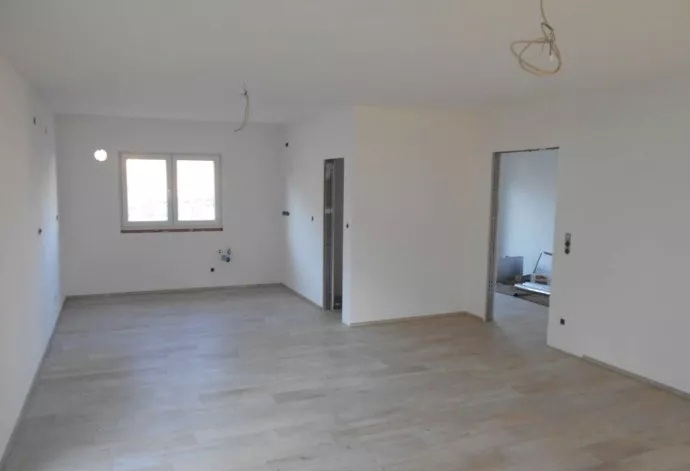

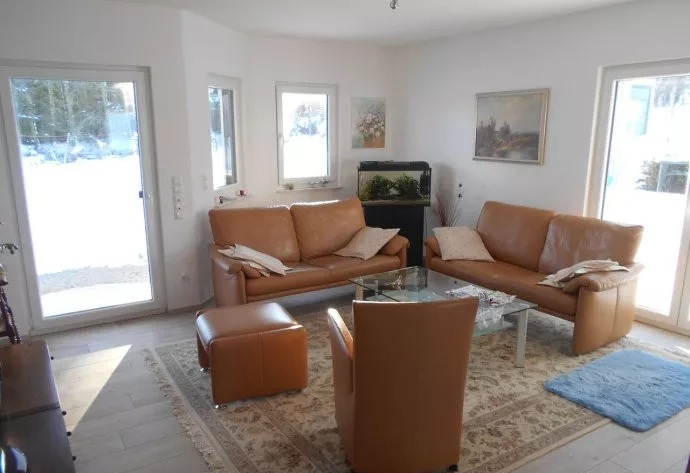

  装饰施工，接近完成时的室内一瞥

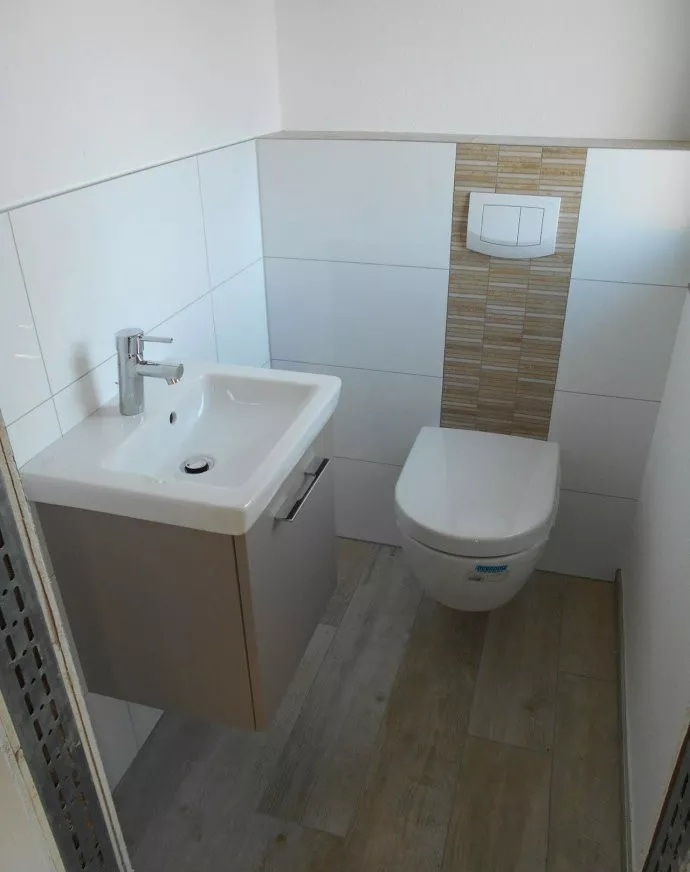

  厕所内部一瞥，可见，安装有悬挂式坐便器、悬挂式洗面台

  附壁立柜家具，安装到位

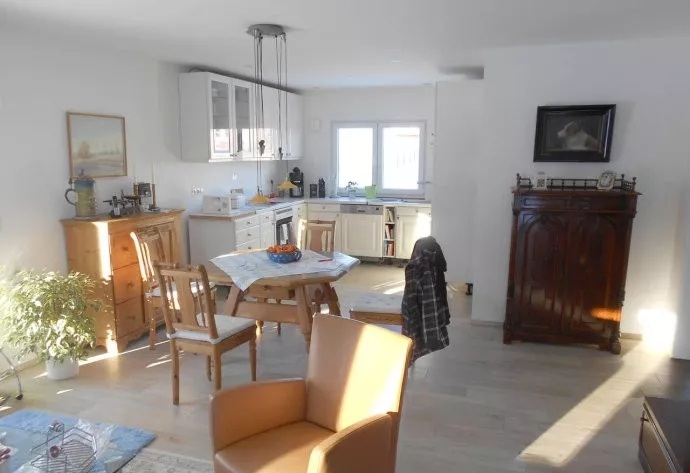

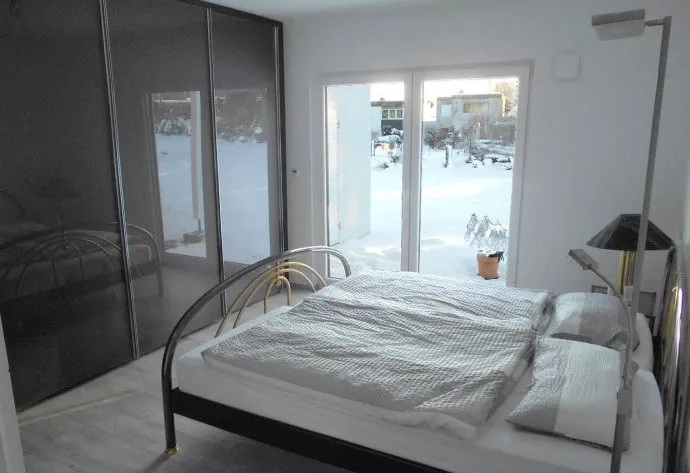

  已经正常使用中的餐厅、厨房内部一瞥

  最后附上几张正在进行一项德国民间风俗“封顶仪式”图片，跟中国人盖房风俗很像，房子封顶邀请亲朋好友、左邻右舍吃饭庆祝。
