空气源热泵热风机技术要点及难点探讨

  导读：近年来，煤改电在我国北方地区清洁取暖中持续火热，特别是空气源热泵采暖在农村地区，成为家喻户晓的优质清洁采暖设备。在继2017年北京、天津、河南鹤壁等地区试点应用后，2018年空气源热泵热风机正式登上了舞台，目前已经成为北京、河北、山西、山东等地农村地区煤改电清洁取暖有效选择。那么，热泵热风机在技术上有怎样的要点和难点需要注意呢?

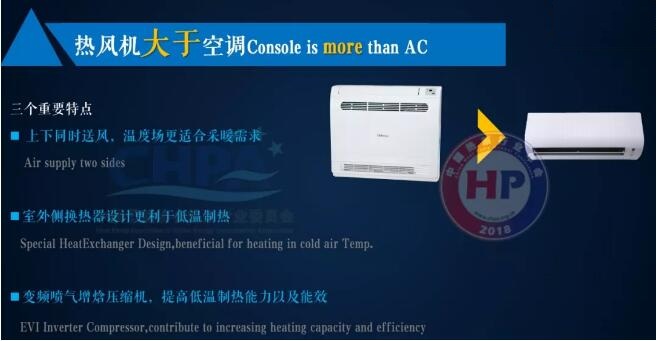

  那么，热泵热风机是什么呢?热泵热风机是强化制热的空调，跟空调没有本质的差异。热风机优于空调三个重要特点：一是上下同时送风，温度场更适合采暖需求;二是室外侧换热器设计更利于低温制热;三是变频喷气增焓压缩机，提高低温制热能力以及能效。

  喷气增焓形式一：板换式经济器

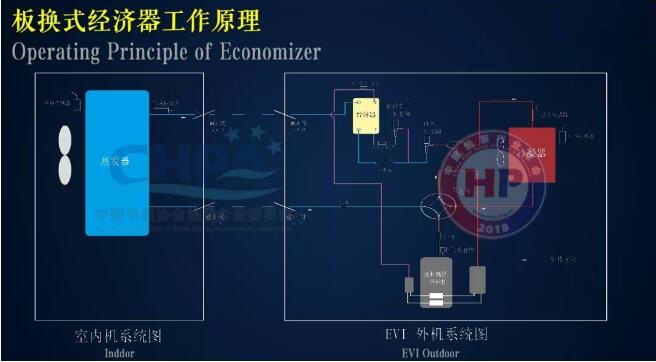

  喷气增焓有两种形式，一种是板换式经济器，一种是闪蒸器。板换式经济器原理是来自冷凝器的高压液态制冷剂一部分通过节流蒸发，去降低另一部分的温度，令其过冷，这部分过冷液体经主路节流阀进入蒸发器;一部分吸热蒸发后的气态制冷剂通过经济器与压缩机的连通管道，重新进入压缩机继续压缩，进入循环。

  空气源热泵热风机在竞争激烈的“煤改电”市场，可采用一些最经济的方案。简单的说，板换式经济器可从系统安全性角度分析;板换式经济器要好控制一些，控制好EVI入口的过热度基本就能保证不会有辅路回液的问题。而闪蒸器方案如果采用最经济的方式，辅路不增加电磁阀控制，需要一级节流和二级节流配合好，否则可能产生回液的问题。需要通过大量实验验证找到规律，好处就是发现规律后控制反而变得简单了，因为控制目标和这两级节流的方向是一致的，不存在相互影响的问题。

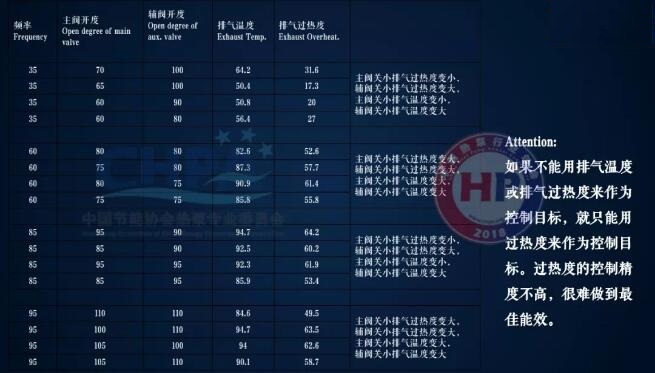

  如果不能用排气温度或排气过热度来作为控制目标，就只能用过热度来作为控制目标。过热度的控制精度不高，很难做到最佳能效。同时，板换式经济器还可从系统的稳定性以及发挥系统最佳性能的角度来看，不如闪蒸器，主路和辅路相互之间有影响，对控制目标存在不确定的作用，当然这里说的是双电子膨胀阀方案，如果用热力膨胀阀，控制容易一些，但成本偏高。

  喷气增焓形式二：闪蒸器

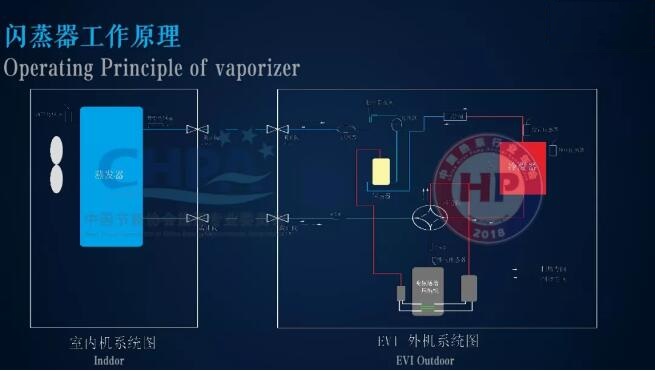

  闪蒸器原理则是通过一次节流降压后，从而导致部分液态制冷剂蒸发，通过制冷剂蒸发后带走热量，从而提高剩余液态制冷剂过冷度。蒸发后的制冷剂通过连接管进入压缩机继续压缩，进入循环。同时，板换式经济器与闪蒸器两种方式相比，其制热效果通过实验对比，能力能效没有明显的差异。

  在不同的频率下，开主阀或关主阀及辅阀，得出的结论是相反;用排气温度，希望从控制角度出发。因过热度范围小，如果单纯控制，其精度不是很好。如果说我们想要控制得更好一些，用排气温度和排气过热度。此外，闪蒸器使用闪蒸器容易要做到发挥系统最佳性能;最大好处是成本低。

  闪蒸器从系统安全性来说，系统匹配难度要大一些，需要做的测试多;闪蒸罐需注意室内机有可能产生的传递音，闪蒸罐是一个罐体，有可能放大冷媒流动声音，另外如果控制不好过冷度在电子膨胀阀处也会产生明显的冷媒流动音。当然这些问题用如果经济器则要好控制一些;闪蒸罐如果用最经济的方案对制冷模式来说性能要差一些。

  结论：

  两种喷气增焓方式各有优缺点，在空气源热泵市场可以发现，有不同方式和设计，但成本的因素更为大家所关注;此外，还要注意用闪蒸罐的匹配难度要稍微大一些。

      本文转自：热泵在线 作者：苏剑
