濟南某中學空氣源熱泵采暖費用15.12元/㎡，供熱面積12670㎡！

▊ 一、項目概況

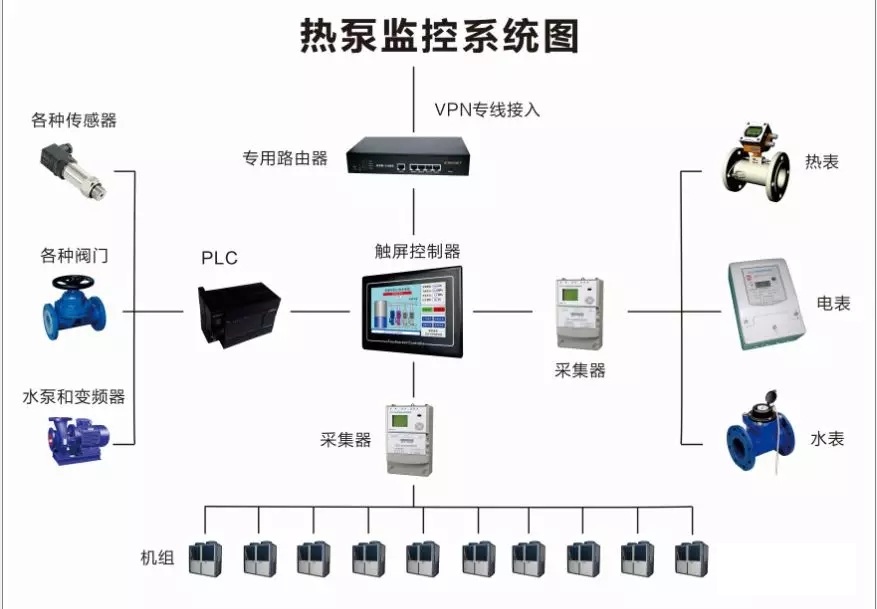

本項目為濟南某中學空氣源熱泵供熱工程，由于本項目周邊市政供熱管網能力不足，需要建立清潔能源滿足用戶的用熱需求。項目為既有建筑，供熱范圍包括3棟教學樓，供熱面積12670㎡，2棟宿舍樓供熱面積5700㎡，建筑物建于90年代前后，屬于非節能建筑，供暖前需要采取建筑節能改造措施。項目采暖熱指標按照節能改造后選取，教學樓采暖熱指標取45W/㎡,宿舍樓取35W/㎡，系統采用智能集中控制方案，保證機組運行的穩定性和節能效果。

▊ 二、設計依據

《城鎮供熱管網設計規范》(CJJ34-2010)

《城鎮直埋熱水管道技術工程》CJJ/T81-2013

《城鎮供熱管網工程施工及驗收規范》CJJ28-2014

《供熱計量技術規程》JCJ173-2009

《山東省城市住宅集中供熱分戶熱計量系統設計暫行技術規定》魯建發【2001】71號

《居住建筑節能設計標準》(DBJ14-037-2012)

《民用建筑供暖通風與空氣調節設計規范》GB50736-2012

▊ 三、氣候參數

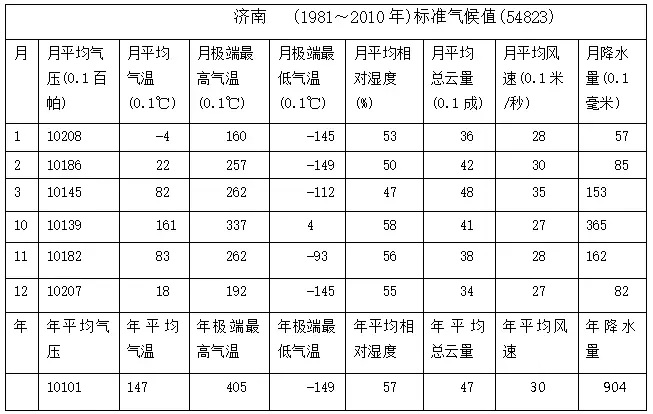

濟南市歷年氣候

注：因采暖需求的時間原因，只選取了部分月份的數據。

序號	項目			參數
1	年平均溫度（℃）			14.7
2	室外計算（干球）溫度（℃）	冬季	采暖	－7
		夏季	空調	27.5
3	最熱月平均溫度（℃）			26.2
	最冷月平均溫度（℃）			-0.4
4	極限最低溫度（℃）			-14.9

▊ 四、主要技術參數

(一)設計氣候參數

(二)低溫空氣源熱泵采暖機組詳細技術參數

產品型號		名義2額定制熱量	106500W
電源	380V 3N～50Hz	名義2額定消耗功率	24000W
最大消耗功率	36000W	名義2額定工作電流	38.5A
最大工作電流	58A	名義2工況	干求溫度20℃ 濕球溫度15℃
額定出水溫度	55℃	最大消耗功率	36000W
循環水流量	22m3/h	最大工作電流	58A
名義1額定制熱量	83500W	額定出水溫度	55℃
名義1額定消耗功率	22500W	外形尺寸（長×寬×高）	2200×1200×2250（mm)
名義1額定工作電流	35A	充注量	R22 (10×3）kg
名義1工況	干求溫度7℃ 濕球溫度6℃	額定出水溫度	55℃

▊五、機組數量選型

我方根據學校方的要求，考慮到設備的初始投資及同時入住率，因為按照建筑面積計算，實際采暖面積是建筑面積的90%左右，同時入住率80%左右，濟南地區的歷年最低氣溫為-12℃左右，因此，我方按照學校方的要求按照-5.3℃的工況配置我們的超低溫空氣源熱泵機組即可，我方的空氣源熱泵機組的工作環境范圍為-25℃～43℃，完全能夠滿足貴方的要求，機組在-5.3℃的環境工況下的國家級檢測院測試的制熱量為69.827KW,因此機組的臺數的配置計算如下：

N=Q÷q=(540+210)kW÷69.827KW=11臺

根據要求配置11臺超低溫空氣源熱泵機組，在-5.3℃的工況下啟動11臺機組，完全能夠滿足貴方的要求。在環境溫度-5.3℃的時候，我方的空氣源熱泵的流量為Q=0.86×Q/Δt=0.86×750kW/10℃=55.47m3/h。

▊ 六、運行費用分析

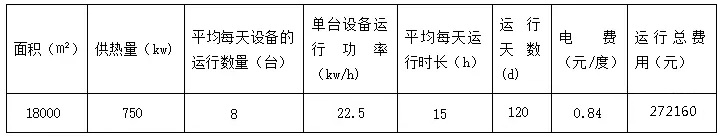

根據項目的特點，空氣源熱泵在整個采暖季平均每天運行15個小時的時候，開啟的臺數大約為8臺左右。

由以上的數據可知：每平方的采暖費用為272160元/18000㎡=15.12元/㎡
