浙江某市市长办公室空气源热泵FCH地面调温系统改造案例

项目工期：

2018.8.6至2018.8.8，为期3天。

项目内容：

多联机制冷系统改造为FCH地面调温舒适系统

项目介绍：

办公室150㎡，顶楼，负荷较大。前期配置一套多联机用于夏季制冷，一台空气源热泵单带地暖用于冬季采暖。

项目问题：

办公室位于顶楼、层高大，房间负荷较大。多联室内机噪音过大，长时间待在办公室感觉干燥，舒适感较差。办公室层高较高，多联室内机制冷效果差。

改造方案：

在地暖分集水器前加装混水装置，让地面在夏季参与制冷。用多联室内机处理潜热，FCH地面调温系统处理显热，分工不同，合理配比，营造出舒适凉爽的办公环境。

项目实施人：

设计：吴柏林，施工：姜晨

本项目施工之前，通过现场考察，以及和甲方交流沟通，发现以下几个问题：

1.办公室在顶楼负荷较大，多联机制冷效果不理想。

2.立式明装室内机噪音较大，影响人员办公。

3.多联室内机出风口风速高，直吹到办公人员，舒适感较差。

分析原因：

多联室内机通过强制对流的形式给房间降温。项目在顶楼，高温天负荷大，即使把房间空调温度设置成26℃，还是感觉很热。为什么?因为对流形式处理的是室内热空气的负荷，而周围墙体玻璃等围护结构的负荷还是很大，储存了大量的热，形成一堵“热墙”。虽然空调的面板显示26℃，但是室内还是很热，因此人体舒适感较差。

解决方案：

通过在地暖分集水器前加装混水装置，在夏季让地面也参与制冷，解决多联室内机制冷效果不理想问题。后期多联室内机只需开低速挡，用于除湿和辅助制冷，同时也解决噪音大，舒适感差的问题。

冬季只用地暖，FCH系统可实现气候补偿技术，满足室内热负荷的同时，可大大降低运行能耗。

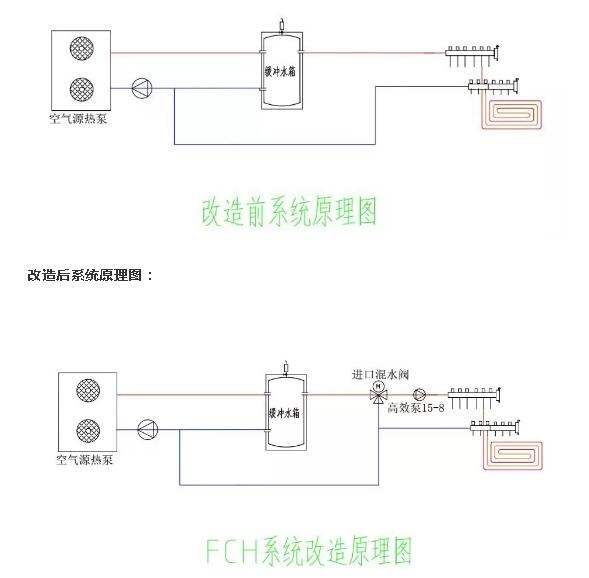

改造前空气源热泵系统原理图：

原理说明：

在分集水器前端加装了混水中心，全自动化调节地暖供水温度，实现气候补偿技术。室内装有中央控制器，温湿度露点控制面板，夏季地板可制冷，处理围护结构负荷，实现露点保护技术。室外部分PUN601离心泵，影响混水阀出水的准确度，更换为PUN200离心泵泵，降低外置水泵对混水阀的影响，同时降低了运行能耗。二次侧只用一台15-8的高效泵负责末端循环，调试时分集水器流量计显示3L/min说明地暖侧水流量充足。

FCH系统坚持“高温制冷，低温采暖”的理念，满足舒适性的同时强调节能性。夏季制冷地暖管里冷水循环将室内热量带到室外，干工况运行，处理围护结构负荷，采用露点跟随技术，保证地暖供水温度在室内露点温度之上，规避地板结露风险。冬季采暖可根据室外温度变化自动调节供入地暖管的水温，即气候补偿技术，室内温度均匀，舒适性高，节能效果显著。

改造工程图片分享：

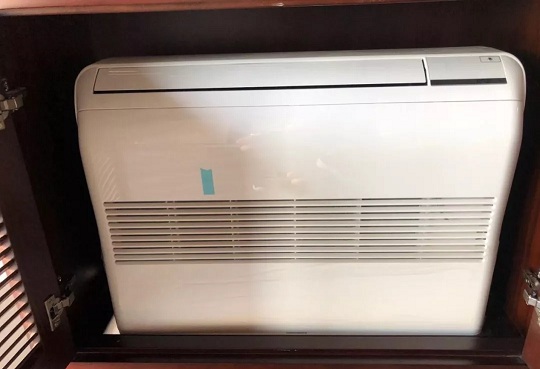

办公室原多联室内机，继续配合地面调温使用

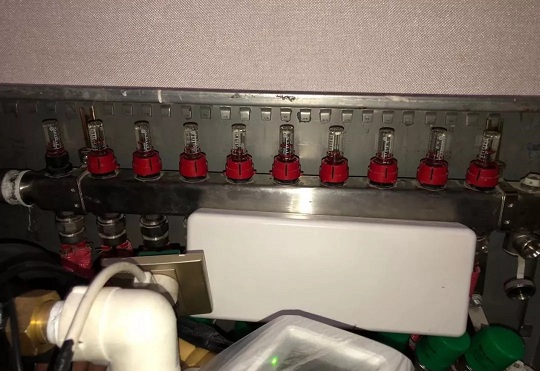

集水器流量充足(三小路3L/min。两小路2L/min)

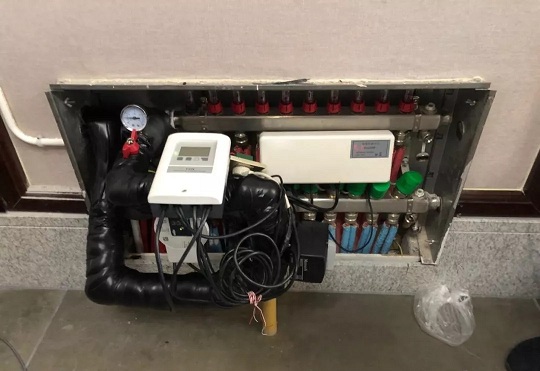

安装完毕后，测试效果

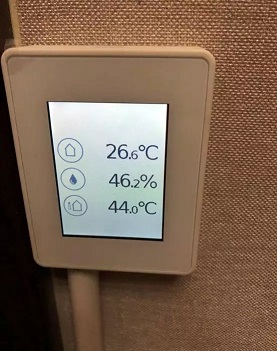

室内温湿度

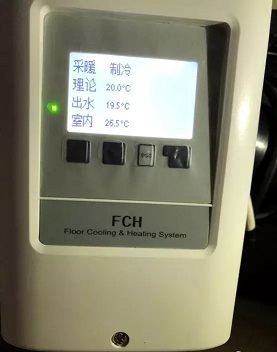

控制器数据

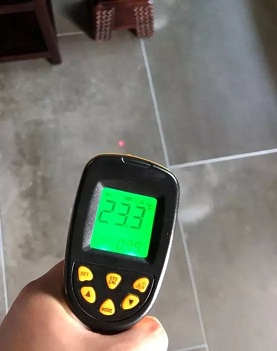

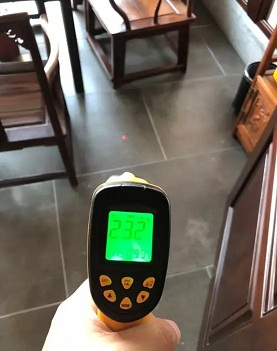

办公室瓷砖区域地表温度

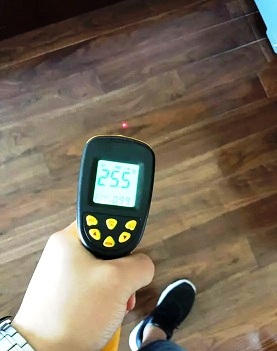

休息室木地板区域地表温度

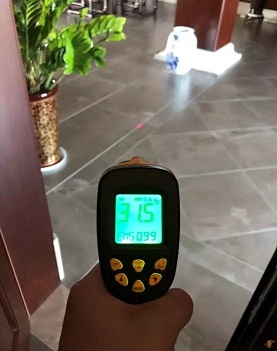

室外无地板制冷区域地表温度

总结：

传统空调将所有冷负荷通过湿工况处理，造成能耗高舒适感差。空气源热泵FCH系统运用20℃以上的高温冷水处理室内大部分负荷，剩余负荷采用传统湿工况处理的方式，有效结合利用辐射对流两种末端。改进后，不但解决了冬季采暖的舒适度问题，同时也解决了夏季空调噪音、吹风感、温差波动大的问题，让用户彻底告别空调病。给用户营造舒适健康的室内环境，同时节能性显著提高。

在FCH系统中，地暖不但冬天能用，夏天也能用，地暖的概念不仅仅局限在制热，而是升级为全年可用的地面调温系统，地暖的全生命周期增加了四倍以上。
