养猪场空气源热泵地暖怎么做才能节能省钱发热均匀又智能化！

  随着空气能产品的推广，其应用领域也逐渐广泛，不仅为人们提供了舒适的热水、采暖、制冷等需求，在畜牧养殖业也得到了很好的利用。我觉得将空气源热泵地暖系统应用到猪场，是未来的潜力市场之一。那接下来跟大家分享下空气源热泵地暖应有于猪场采暖的一些经验。

  其实全国各地养猪场采暖的方式很多，有烧煤炉、有火墙、有地坑的、有电空调，有塑料大棚、有热风机、有红外线的、有烧沼气、有电地暖，最后是水地暖。下面针对不同的情况说说这些采暖方式的优劣点。

  第一种是用煤炉做猪场取暖的。普通的燃煤取暖多用在寒冷且在煤块比较充足的地区，尤其是在北方。它的优点是加热速度比较快，使用比较方便，而且煤炭价格比较便宜，可以随时安装使用，它的缺点就是在燃烧过程中会产生二氧化碳等物质。产生的二氧化碳、一氧化硫等物质会影响到猪的呼吸道感染，对猪的影响非常大，会容易产生呼吸道感染，出现咳嗽等现象，导致猪的发病率非常高。这个缺点很多猪场的老板都非常清楚，在南方猪场老板基本不会用燃煤来为猪场取暖。

  第二种是用火墙来给猪采暖。火墙是什么意思，我相信大家对这个应该认识比较少，也觉得不可思议。这种方式在北方比较寒冷的地区用得比较多，所谓的火墙就是在猪舍靠墙处用砖块砌起来，砌成一道火道，通过烧热火道通过墙体对猪场来供暖，保温性能相对来说比较好，缺点也非常多，就是人工成本比较高，第二个缺点是耗材量是非常大，因为是间接采暖，耗材量和耗煤量是非常高，另外需要人工来给他添柴，比如说半夜需要人起来添柴添火，那就等于是养个工人，直接导致使用成本的增加。

  第三种方式是用地坑采暖，就是将猪舍下面设计成火道，跟火墙有点类似，用柴、燃煤烧热地坑，跟北方烧坑的方式差不多，成本比较高。

  第四种就是空调暖气，这种方式就跟我们家庭用的差不多，等于说用空调制热来给猪供暖，这种方式风盘会受到猪场的污染，故障率比较高，基本很少有人使用，只有个别土豪老板使用，一般不作为主推产品，只能作为应急使用。

  第五种就是热风机，将锅炉的热量通过风机吹到猪舍，为猪供暖。这种方式非常好，但是使用成本也是非常高，不过比电、空调的使用成本便宜。也有很多人用沼气来加热，然后通过风机将热量吹进猪舍。

  我曾经在县城见到一个猪场，他们就是用沼气来采暖，通过沼气来烧热水循环到管道上为猪供暖，不过他们地暖管道不是我们现在常用的ppr管而是镀锌管，但是沼气采暖的缺点是什么，容易产生大量的氨气，氨气会导致猪的呼吸道感染，不利于猪的健康成长。

  第六种就是使用红外线灯或者是浴霸灯，红外线灯其实就是灯泡，这种方式在福建的使用率挺高的，起码有50%-60%的市场份额。这种取暖方式，购买成本是比较低的，很便宜。但缺点还是蛮多的，而且只能局部供暖。

  由于是悬挂在在猪舍的顶部，因此头部很热，但地表面很冷，给人感觉就是忽冷忽热，容易导致猪的发病率高企不下，引起猪感冒咳嗽等。而且像浴霸这种产品，瓦数是比较高的，耗电量也大，而且容易坏，如果在冬天长时间使用，基本上一个冬天都要换掉几十个灯泡，使用寿命并不长。

  第七种就是发热电缆，目前市场上比较多见的。猪场会把这些电缆用水泥砂浆混凝土弄成一块一块尺寸为1米乘2米的预制板，这几年应用得比较广泛。那这种方式的缺点是什么?

  首先运输是比较麻烦的，需要一块一块很笨重的运过去，第二是因为使用电，使用成本也是非常高的，第三使用寿命也比较短，也就是大概5年左右的使用期。第四容易坏，猪长大后会有段时间会刨地，很容易把这个发热电缆刨出来。

  第八种，最后说到空气源热泵地暖的优点，在说优点的时候，先说下缺点吧。空气源热泵地暖最大的缺点就是初投资成本比较高，很多猪场老板一开始不愿意投入这么多，跟前几种方式想必初期投入会多很多。那么我们如何把空气源热泵的缺点转化成优点?

  空气源热泵地暖的优点，首先得说省电。我们通过测试，得出使用空气源热泵的耗电量得确比电产品省了70%。说到这个省电70%，我们会拿出数据，比如说100平米的地暖，耗电量大概在冬季一天大概就是40-50度电左右，一个月大概就是1000多度电，也就是700-800元左右。但比起电采暖的费用，一个月起码省2000多元费用，电采暖费用一个月至少花了3000多元。

  在福建一个冬季至少三、四个月猪场都要采暖，按照上面的算法一个月可以省下2000-3000元，那么一个冬季下来就可以省到大约1万元的费用。我们就这样子跟猪场老板计算，说明空气源热泵地暖的好处，初投资费用后期可以帮他们省回来。虽然说是初期投资有点大，但后期的使用回报率高。我们空气源热泵产品比电采暖的使用寿命长，可以用到7年到10年。

  空气源热泵地暖第二个优点就是发热均匀，因为是铺地暖管，一圈圈地铺在下面，那么热量分布是非常均匀的，可以提高猪的舒适度。猪越舒适，成长率越高，猪场老板越愿意投资。现在猪的行情比较好，都在8~9元一斤。猪的成长率高，猪场老板就越能赚钱，所以他们对空气源热泵地暖还是感兴趣的。他们觉得对猪越好，他们就越能赚钱。

  猪场空气源热泵采暖第三点好处实现智能化，完全不需要人去管理，只需要把温度调好，除非设备出现了故障，不然的话就不需要耗费太多的人力物力，无形中省了一笔人工费用，而且设备比较稳定，不像电灯泡那样，故障率比较高，比如说半夜灯泡坏了，没有及时地发现，猪就有可能会感冒咳嗽，增加猪的发病率，造成损失。

  我有个客户，常年养猪，因为这两年市场行情还不错，所以对安装空气源热泵地暖也愿意接受，猪场采暖面积为70平米，考虑到夏季猪场的制冷，安装了一台冷暖一体机，冬季采暖，夏季制冷，为保证保温效果，回填层为5公分，采暖与制冷共用一个系统，冷、热水都是流经地暖管达到采暖和制冷的目的。

  采暖经过一个冬季的运行，效果良好，出水温度39℃～45℃，采暖温度在26～28℃。数据记录显示，32天平均每天的耗电量为52.6度，按照农业用电0.5元/度的价格计算，每天采暖费用为26.3元，客户十分满意。一机两用，夏季还可以制冷，所以对于客户来说也节省了不少的费用。

  因为运行效果很好，该客户还主动帮我在同行那里做宣传。久而久之，我发现猪场采暖除了提供可靠的产品外，更重要的是了解客户需求和项目实际，制定科学合理的方案，在安装过程中做好细节。未来，我也将加大猪场空气源热泵采暖的推广力度，为自己创造更广阔的发展空间。

  一、猪场分区及热负荷选型

  问：“产床区”，“小猪保育区”，“中猪大猪区”对温度具体要求是怎么样的，他们的单位热负荷是怎么算的，每个平方米是按照多少W来算，怎样来进行机组选型?

  顾：我相信大家对猪场的结构不是很清楚，究竟猪场分了哪些区域?我们先从母猪的产床区说起，母猪将要生小猪的时候就会有专门的产床区，将母猪放在产床区，旁边还有一个小床，小猪出生后就直接放在小床。那这种小床也是需要做保温的，但是如果用空气源热泵来做产床区的话，因为面积太小，不台适合做。

  由于这个产床区的面积非常小，一般来说，是用灯泡来取暖，因为母猪不需要走动反正就躺在那里，那么一点面积的话用空气源热泵来做地暖是不太现实的，太小了不好做，而且做起来成本非常高，也不建议大家去做母猪的产床区。

  那小猪保育区是什么呢，是指出生的小猪断奶后把它放在另外的一个区域，这个时候可以给小猪喂养饲料了。这些小猪保育区是最需要空气源热泵采暖的地方，也是最适合空气源热泵发挥的地方，因为小猪断奶后，免疫力会下降，发病率会增加，这个时候就需要一定的保暖了。

  还有“中猪区”和“大猪区”，正常猪到了七八十斤，就可以分离到“中猪区”“大猪区”，这个时候他们的免疫力已经很高了，就不需要跟小猪混住一起，再长点就可以卖了，在我们福建这块基本上是不用为它们单独做采暖了。

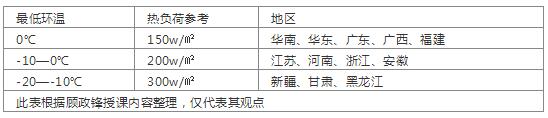

  那么我们重点讲小猪保育区的地暖设计。那么这一块的热负荷怎么计算呢，我们在气温0℃情况下，就是我们福建这边正常情况下最低温度是0℃，我们直接按照150W每平方米来计算，比如说100平米的面积，那就是15kW的总制热量，根据总制热量参考机组的参数进行机组选型，就是机组5p或者6p的主机就比较合适了。

  如果说，有些地区气温在0℃到零下10℃，这个采暖热负荷相对来说就要计算，那采暖单位热负荷至少取200W每平方米，100平米的地暖就要取20kW，如果说最低温度在零下10℃到零下20℃之间，那单位热负荷至少要取300-350W每平方米，那么100平米的地暖就要30千瓦的制热量。

  我们厂家产品很多资料都会标注，比如5p、6p机组的额定功率多少，其额定制热量是多少，但不要被这些资料的内容“坑”了。一些资料标的是环境温度在20℃的制热量，如果是按照这个制热量配机组是不准的，我们要按照干球温度在7℃取得的制热量来选机组，这个问题大家一定要注意，不要被厂家资料上的参数坑了。

  二、不同猪场结构的选型难点

  问：养殖猪场在采暖设计方面会遇到高度、跨度较大，门窗面积大，保温结构传热系数大，造成了采暖时热负荷高，在进行热负荷计算时要注意哪些问题。

  顾：很多空气源热泵老板很怕做猪场地暖，因为猪场的空间比较大，想要把室温做到20℃以上，比做普通民房的要困难多，而且猪场保温性能都不好。有的猪场直接用卷帘布盖上，在屋顶放石棉瓦，保温性能可想而知，增加了用空气源热泵地暖的难度。这种现场在福建的猪场很常见，做得很简陋，用空气源热泵做地暖的话，要把室温做到20多度难度不小。

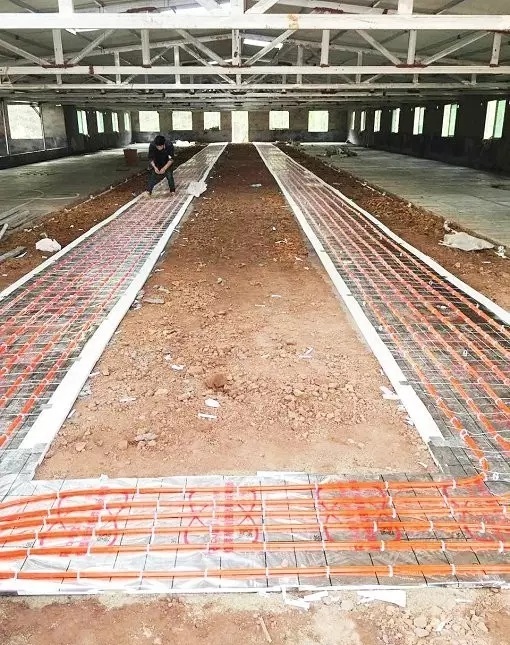

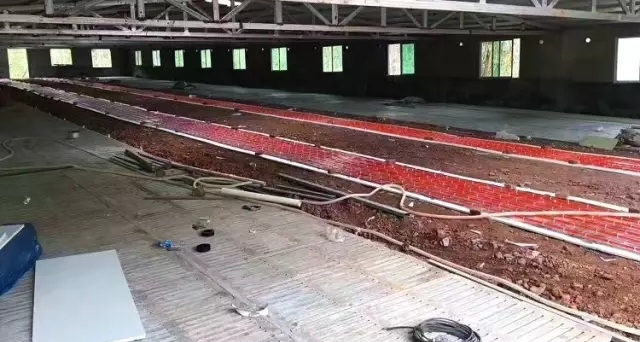

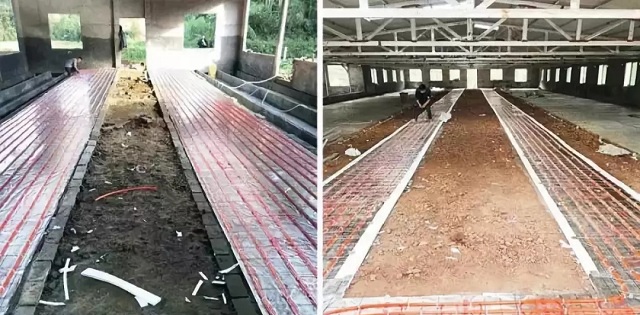

  图一 用卷帘布遮挡的猪场 图二 有做窗户的猪场

  这两张图片是我们做的一个案例，第一张图就是我刚才说的直接用卷帘布放下来给猪场做保温，这样的话热量散失的速度是非常快，所以在配主机的时候，每个平方米的热量都要增加，主机要配大，每个平方米要增加10W—20W。比如说单位热负荷是按照150W算，这个时候就要加大到170W。

  第二张图猪场做的是窗户，这种保温效果比第一张要好很多，第二张图的话，猪场老板还会做保温板，到时候还要用挡板吊起来，这样子的话保温效果好很多，这个时候热负荷计算就可以按照刚才说的在最低温度0℃时按照150W来进行机组选型是没有问题的，地板温度可以到到20-30℃是没有问题的。

  我们做的控制系统是以地板温度为准，没办法做到以空气的温度来控制主机，而是通过地板温度来控制主机。我们通过烧热的水，比如说设置40℃供水温度循环到地暖管道上，这个时候地板温度是可以达到28℃、29℃甚至30℃都没有问题的。

  所以说，很多老板都拿环境温度来作为系统控制的温度，这样做是不行的，如果以环境温度作为控制的开关，系统的热损失是非常大，而且机组是满负荷工作，非常耗电。所以我们要了解猪场的这个特性，只要求地板温度达到28℃，对于环境温度的要求不高，哪怕只有10几℃也没有关系，因为猪是躺在地板上的，猪仔地板上舒服就行了!所以这块控制系统一定要注意。

  三、既保温又要通风

  问：保育舍建筑结构的要求。

  顾：保育舍的要求，一定要按照我们的要求做窗户，吊顶做保温板，这个建筑结构一定要按照我们的要求做，要不然热损失太大了，我做的第二个猪场是比较大型，一共有10000头猪。【热泵市场 水印】我们现在才接了他们第一个栏来做，正常来说，一个栏的取暖面积就是100平米。

  猪场是会隔成一栏一栏的，我们要求天气十分太冷的地方，在一栏一栏之间，要用板盖住，防止热量向上的散失，而且要不定时打开来通风，不然这个氨气太重的话容易引起猪的呼吸道感染。

  问：末端施工时怎么能够保证保温效果的同时，又要注意通风，门窗、房屋吊顶等方面要什么注意的地方吗?

  顾：这个问题就是要做保温又要做通风，不然这个氨气太重了，我们是在猪场的屋顶上要装一个排风系统，我们会根据猪场的温度，定期地排氨气。这个猪场的老板都知道，他们也会自动排放氨气。既要做地暖，就要做好排风，像上面第二张图的猪场，我们就在屋顶上采取螺旋式系统来排风。

  四、温度的均匀与恒定

  问：在末端施工时，怎么样才能做到发热均匀?

  顾：猪场的长度不超过20米，20米以内的猪场采取线型铺管方式，如果超过20米且在40米以内，我们采取另外一种铺管方式，主机放中间，两边是回型的铺管做法。

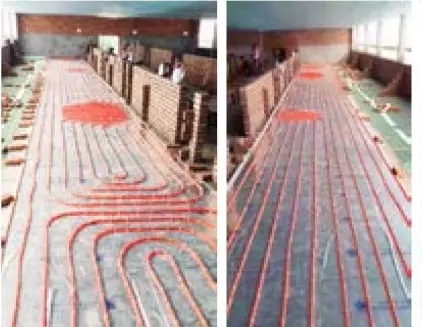

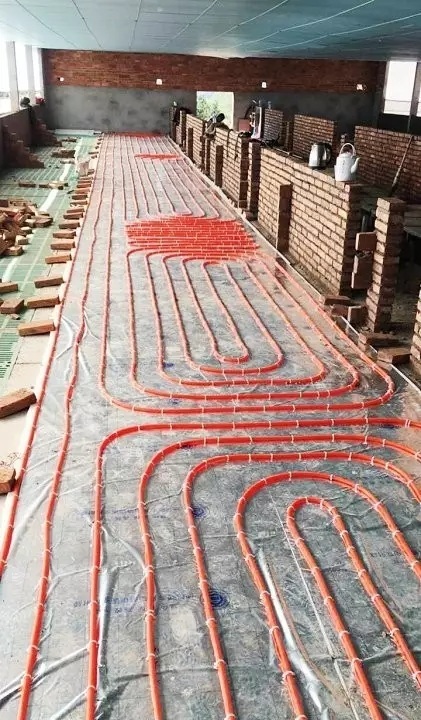

  图三 回型管铺管方式

  像这个项目就是做回型的铺管，猪场长度超过20米不到40米，主机放在中间，回字型两边走，发热量就相对很均匀，这个扬程也没那么长，这样做效果是最好了，就不会出现前面很热、后面一段很冷的情况。

  问：供/回水温度是怎么设置的，通过哪些手段保证不同“猪区”的温度恒定?

  顾：这个问题刚才也说过了，必须以地板温度来计算。我们做设备一定要调试，比如说供水温度在40℃时，看地板温度是否达到28℃，如果不能，这个温度继续调高，那么调到45℃、50℃也要调，正常来说不会超过50℃，那么地板温度就可以达到28℃、29℃了。

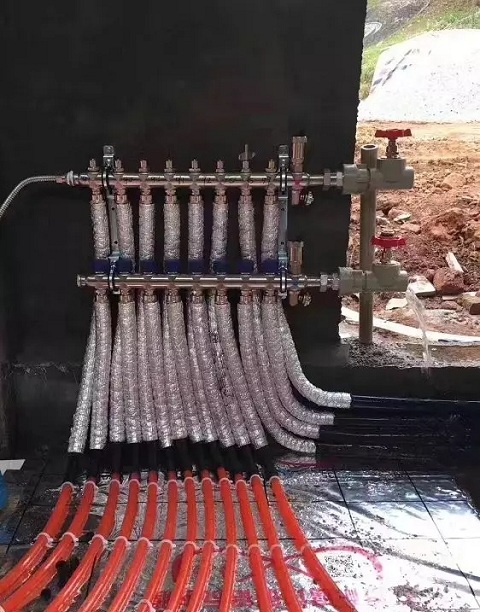

  还有些猪场是分区的，比如说只要左边开，右边不开，这个就要做分区控制，那这就跟我们家用地暖的一样，用电动执行器来控制，多接一个温控板来控制，哪组需要就开那一组，不过通常情况下，不需要为他们分得那么细，就分左右两栏最合适。因为有些不同批次出来的猪，要求的温度是不一样，比如说左边温度只需要28-29℃，但那边出来的话可能需要30℃了，所以的话，只做左右两栏是最合适的了。

  最后水泥砂浆回填的厚度尽量做得厚一点，这样提高蓄热能力，而且做得厚一些，还可以防止猪的回刨。
