空气源热泵电源配线的精确选择

空气源热泵的安装是一项要求非常严谨的工作，其安装情况将会在很大程度上影响机器的工作，因此，在安装的时候，工程商需要为空气源热泵选择合适的电源线。但是电源线的选择其实也是一门学问，选大了会造成经济浪费，选小了又会存在安全隐患，究竟要多大才能既安全又经济?本文就针对空气源热泵电源配线的选型进行详细论述。

  什么是电线电缆

  电线电缆的定义：

  电线电缆用以传输电(磁)能，信息和实现电磁能转换的线材产品，广义的电线电缆亦简称为电缆，狭义的电缆是指绝缘电缆，它可定义为由下列部分组成的集合体：一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体，用以传输电(磁)能，信息和实现电磁能转换的线材产品。

  电线电缆的基本结构：

  1.导体：传导电流的物体，电线电缆的规格都以导体的截面表示。

  2.绝缘：外层绝缘材料按其耐受电压程度。

  电线电缆的分类：

  1.按电压等级分：

  (1)低压电缆：适用于固定敷设在交流50Hz，额定电压3KV及以下的输配电线路上作输送电能用。

  (2)中低压电缆：一般指35KV及以下的电缆，如聚氯乙烯绝缘电缆、聚乙烯绝缘电缆、交联聚乙烯绝缘电缆等。

  (3)高压电缆：一般为110KV及以上的电缆，如聚乙烯电缆和交联聚乙烯绝缘电缆等。

  (4)超高压电缆：275～800KV的电缆。

  (5)特高压电缆：1000KV及以上的电缆。

  2.按绝缘材料分：

  (1)油浸纸绝缘电力电缆以油浸纸做绝缘的电力电缆。其应用历史最长、安全可靠、使用寿命长、价格低廉，主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。

  (2)塑料绝缘电力电缆绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单、制造加工方便、重量轻、敷设安装方便、不受敷设落差限制，因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大的缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

  (3)橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。它柔软、富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

  空气源热泵电源线的计算

  在选择空气源热泵电源线的时候，为了选择合适的大小，实现经济安全的目标，可以进行简易的估算，具体计算方法可遵循电缆安全工作电流口诀：

  十下五(十平方以下乘以五)

  百上二(百平方以上乘以二)

  二五三五四三界(二五平方乘以四，三五平方乘以三)

  七零九五两倍半(七零和九五平方的线都乘以二点五)

  穿管温度八九折(如果线路穿管或者安装环境温度偏高，载流量会变小，要在安全电流数上乘以零点八或零点九)

  铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级，则按四平方毫米铝芯线算)

  裸线加一半(在原已算好的安全电流数基础上再加一半)

  空气源热泵电源线的精确选型

  1、首先应该选用电力线缆：适用于交流50Hz，额定电压0.6/KV及以下输配电线路上，供输配电能之用。环境温度25℃，电缆导体工作温度不超过70℃。

  2、常用的电力线缆：VV(VLV)：铜(铝)芯聚氯乙烯、绝缘聚氯乙烯护套电力线缆。

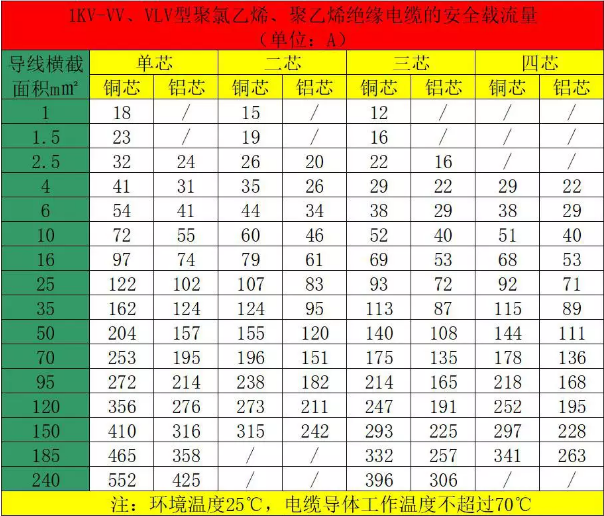

  其安全载流量可参考以下表格选型：

  注：以上数据仅提供参考，具体载流量需根据购买的电缆厂家的为准。
