干货！教你快速科学计算超低温空气源热泵采暖算热负荷

对于空气源热泵采暖中的建筑热负荷计算，绝大部分人都是凭经验，或者通过简单的估算。比方说1p机大概配30㎡，100㎡配个5p机，这样做其实有很大的运气成分，一不小心就可能满盘皆输。针对此问题，热泵金牌老师安建新说，对做工程的经销商来说，经验固然重要，但也要有一定的专业知识积累。接下来，我们来听听安老师是如何教大家算热负荷的。

如何计算基本耗热量?

我们在进行锅炉改造，厂房改造都需要进行设备选型。大家都是怎么选主机的？我想用的最多的应该是热指标法，就是用热指标乘以面积得到我们需要的热负荷，然后根据热负荷选主机。

这种方法用的很广，今天我还要讲一个简单计算方法。即：

基本耗热量=传热系数*传热面积*室内外温差

大家不要见到公式就发懵，其实很简单。比如说你算窗户的耗热量，就用窗户的传热系数乘以窗户的面积，再乘以室内外温差。同理，如果是外墙，就用墙体的传热系数，乘以外墙面积，再乘以温差。同样也可以算出屋顶的耗热量。也就是说，你要计算哪一部分的耗热量，就用哪一部分的传热系数乘以面积再乘以温差就可以了。

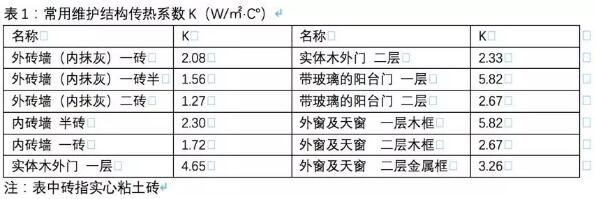

表1就是一些常用的传热系数数据，比如说外砖墙，一砖也就是我们说的24墙，传热系数是2.08，而一砖半就是37墙，传热系数是1.56。从传热系数，我们就可以很清楚地看出24墙和37墙的耗热量上的差别有多大。一些常用的围护结构传热系数，比如说外墙、中空玻璃等等，我们查了一次后可以记下来，下次要用到的时候就可以很方便、快捷地计算。

例题：北京某办公室如何取热负荷值？

下面我们看一个例题：

例：北京某办公室只有一面370外墙和一面双层玻璃的外窗。房间开间4米，进深5米，层高4米，窗户宽2米，高2米。用以上两种方法试求采暖热负荷。

我们可以从传热系数表查到37墙传热系数是1.56，双层中空玻璃的传热系数这里按断桥铝材质取2.4（材质不同区别很大，比如说塑钢的、断桥铝的、玻璃材质的等）。房间的面积是4米*5米=20平米；窗户的面积是2米*2米=4平米；外墙的面积是4米*4米=16平米，再减去窗户的面积，就是12平米。北京的室外温度参数是-7.6℃（查自《民用建筑供暖通风与空气调节设计规范》GB50736-2012），室内温度取20℃，室内外温差为27.6℃。

把这些数据代入公式，可知：

外窗耗热量=2.4*4*27.6=265W

外墙耗热量=1.56*12*27.6=517W

基本耗热量=265+517=782W

这里要指出一下，这样算的基本耗热量是不包括冷风耗热量的，我们在取负荷值时，还要计算冷风耗热量，一般按基本耗热量的30%计算，这是简易的算法。这样我们就可以得出：

房间的热负荷=基本耗热量×1.3=783*1.3=1017W

因为我们是计算主机选型，只需计算外围护的耗热量，内墙部分，由于是紧挨着的，不需计算。另外，要注意的是，这里计算是按连续24小时采暖来计算的，如果是间歇性采暖，则需要进行折算。方法为：24小时×连续热负荷/供暖小时数。

还是以刚才的例子来说明。北京20平米的房间，计算出来的热负荷是1017W，这是24小时连续供暖的负荷，如果只是白天12小时供暖，则负荷就不够了，这时候需要除以供暖时长，即：24*1017/12=2034W。

还要注意的是，我们在计算时忽略了一些修正参数，比如说房间的朝向修正、风力附加修正等等。

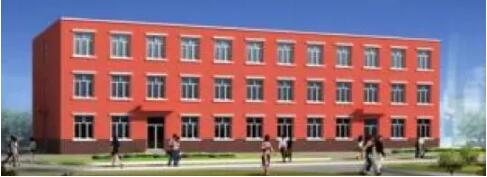

刚才我们算的是一个标间，就一面外墙和窗户，如果是一栋楼呢？如下图：

这是一栋三层小楼，每层有12个窗户，是不是可以说是12个标间呢？第一层有两个外门，我们把它简化成窗户，那是不是就是36个标间？我们只要算出一个标间的热负荷，再乘以数量，是不是这面墙的热负荷就算出来了？

当然，我们也可以按整面墙的面积减去所有窗户面积，像前面计算的那样代入到公式，也是可以的，计算出来的结果是一样的。这一面算出来了，另外几面也可以算出来，把各个面的热负荷加起来，就是这栋楼的总热负荷。

我们刚才用的就是简单计算的方法，接下来我们用大家经常用的估算方法来算下，即：热负荷=面积*热指标。

还是以北京20平米的房间为例，热指标按煤改电政府要求的80W/㎡，则：热负荷=80*20=1600W。从计算结果可以看出，这种估算的方式和之前计算出来的1017W（煤改电农户都是连续供暖，因此这里也以连续供暖数据来对比）结果还是有很大的差别的。一个20平的小房间都是如此，大型供暖项目就差的更离谱了。
