别墅空气源热泵二联供案例赏析

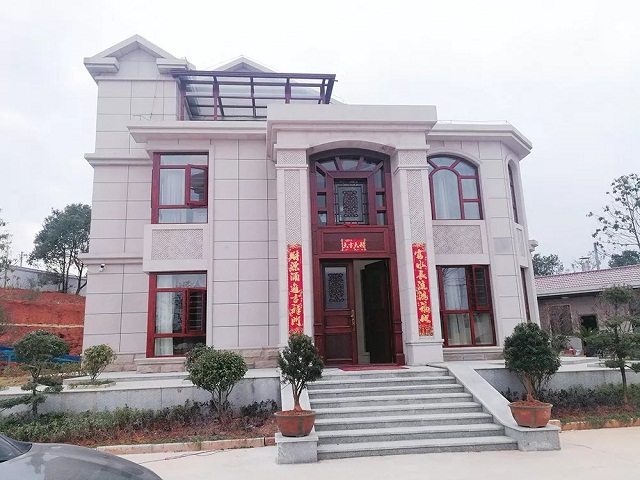

  一、工程概况

  此项目为株洲市攸县一处独栋别墅工程，总建筑面积300m2，设有客厅、餐厅、卧室、休闲区、楼梯间、厨房、卫生间等区域。为迎合国家“煤改电”大趋势，冷热源采用30kW别墅空气源热泵机组1台。建筑外墙保温良好，双层中空玻璃，末端供热方式为地板辐射采暖，供冷方式为中央空调制冷。

  二、系统要求

  该项目要求采用空气源热泵冷暖系统实现冬季地板辐射采暖、夏季中央空调制冷两联供功能。

  三、气象参数

  1、室外计算参数

  查《民用建筑供暖通风与空气调节设计规范》得株洲市室外空气计算参数值，见表1。

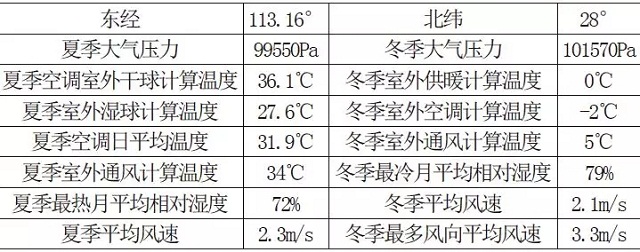

  表1 室外空气计算参数

  2、室内计算参数

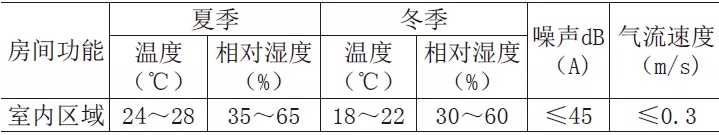

  表2 室内计算参数

  3、设计依据

  1.《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)

  2.《热泵供热系统设计、安装及工程验收技术规范》(GB/T8713-2002)

  3.《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)

  4.《空气源热泵采暖和热水系统的设计与安装》(GB/T15513-1995)

  5.《建筑给水排水设计规范》(GB/T50015-2003)

  6.《给水排水制图标准》(GB/T50019-2003)

  7.《城市区域环境噪音标准》

  8.甲方提供的建筑图纸以及对本工程的使用要求

  四、负荷计算

  在进行空气能热泵选型时，要同时考虑制冷量和制热量。制冷量为空调区域所需的最大冷负荷，制热量由建筑所需供暖区域的热负荷构成。

  1、冷负荷计算

  冷负荷由人体、灯光、设备、食物等冷负荷和外围护结构(外墙、外窗和外门)及内围护结构(内墙、内窗、内门和楼板等)的得热组成;根据建筑的围护结构以及相关设计规范，经暖通负荷计算软件计算得知，本项目建筑的空调冷负荷指标约为130W/m2(夏季室外空调计算温度为36.1℃，计算湿度72%)，基本符合要求。建筑冷负荷汇总见表3。

  表3 建筑冷负荷汇总

  2、热负荷计算

  热负荷由外围护结构和内围护结构的基本耗热量及其附加耗热量和冷空气渗透耗热量组成;冬季采暖的室内设计温度设为20℃，根据建筑的围护结构以及相关设计规范，本项目的设计采暖建筑热指标取80W/m2(冬季室外供暖计算温度为0℃，计算湿度为79%)，基本符合要求。建筑热负荷汇总见表4。

  表4 建筑热负荷汇总

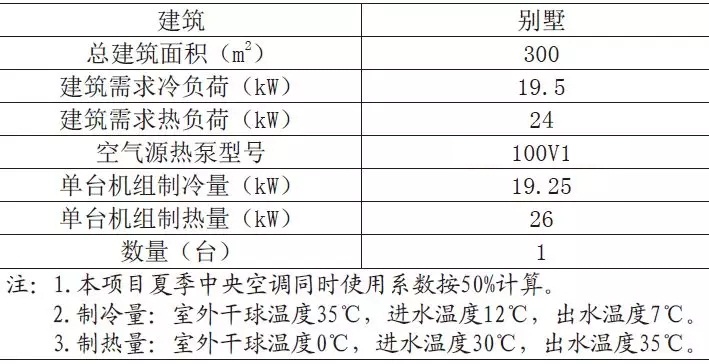

  五、设备选型

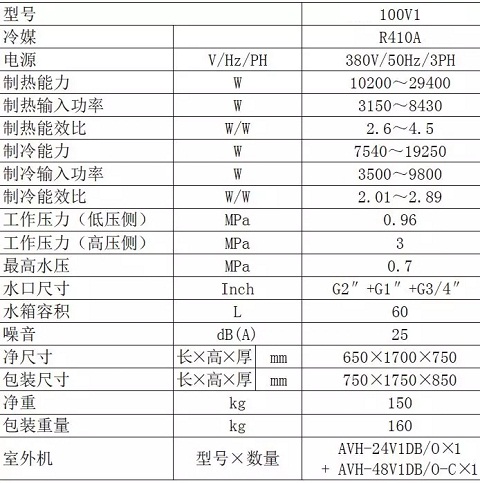

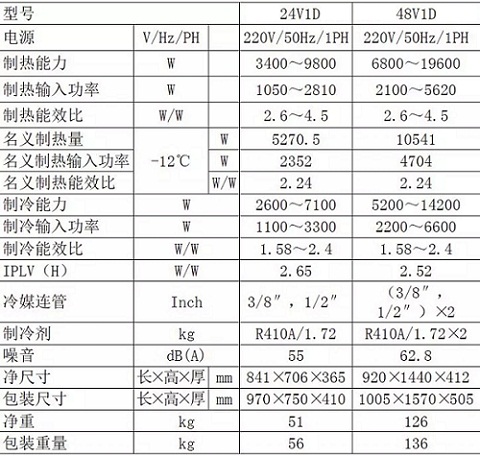

  六、产品简介

  注：以上参数，若因技术改良造成与实际参数有细微差异，请以实际产品的相关说明为准。

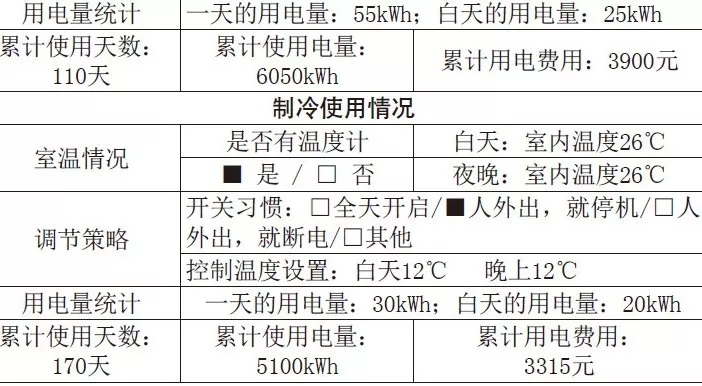

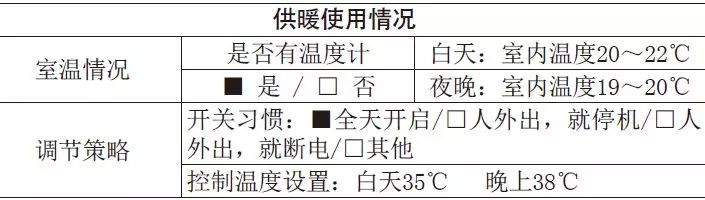

  七、供暖制冷使用情况

  八、系统特点

  地板供热：冬季采用地板辐射供暖，在地板下铺设水管，地面温度均匀，室温自下而上逐渐递减，舒适度高，十分清洁，真正做到各个角落都温暖，室内温度更均匀，舒适性更高;足暖头凉，垂直方向温差极小;暖从足部升起，不燥不热，舒适温暖，符合中医学“凉顶暖足”的养生之道，舒适健康。

  空调制冷：夏季采用家庭中央空调系统，制冷时，控制主机通过冷热水管连接多个末端出风口，将冷暖气送到不同区域，来实现室内空气调节。此系统使用档次高、外形好、舒适度强，可实现美观典雅和舒适卫生的和谐统一，是国际和国内的发展潮流。本系统采用风机盘管制冷，客厅、餐厅、休闲区、卧室、书房等区域设置风机盘管。

  超低温运行：直流变频技术，通过使用高效率换热器、变频压缩机和电子膨胀阀精准控制制冷剂系统，使得空气能热泵适用于低至-25℃的严寒气候。在不同的运转状态下，空气能热泵能力都可自动调节，始终保持在不同环境温度和不同室内需求下，自动调节最高能效运行，节省运行费用，克服设备频繁启停所造成的舒适度下降、压缩机寿命减少等缺点。热泵内外机采用R410A制冷剂，稳定、无毒，不含破坏臭氧层的氯元素，对臭氧层的破坏系数(ODP)为0，可以减少由制冷剂气体排入大气所引起的负面效果;使用电能驱动，与空气换热，效率高，没有任何污染与排放。

  超安全舒适：热泵与其他末端设备的连接为水系统，水电隔离，通过主机提供热水，由水管系统输送到室内末端装置，水与空气在室内末端处进行换热来消除房间热负荷;由于是低压水系统，不易泄漏，所以一般无需维修系统管路;而且水是环保的介质，泄漏对人体无影响。

  超简易灵活：系统简单，节省投资，系统维护方便;系统设计简单，施工方便，安装快捷。空气源热泵机组组合方便，选型灵活，互为备用，运行经济，可分期投资。

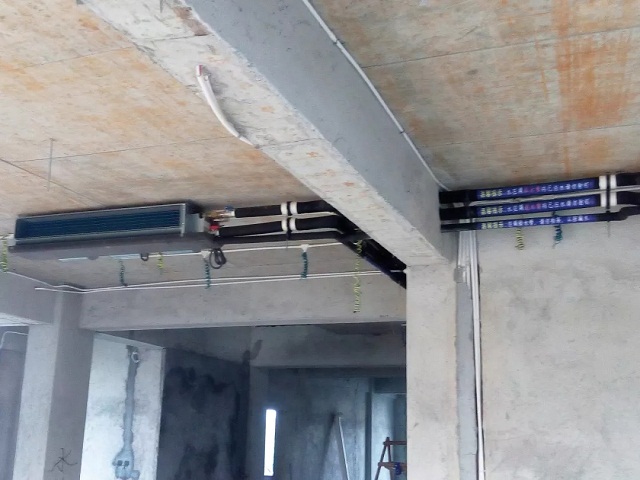

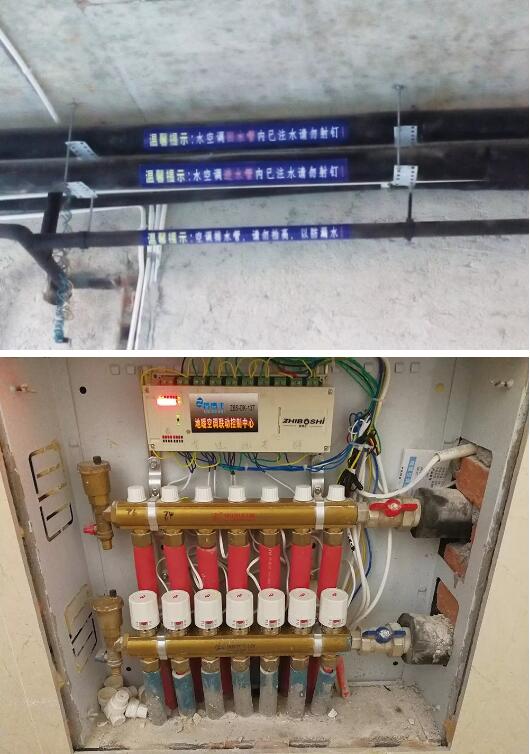

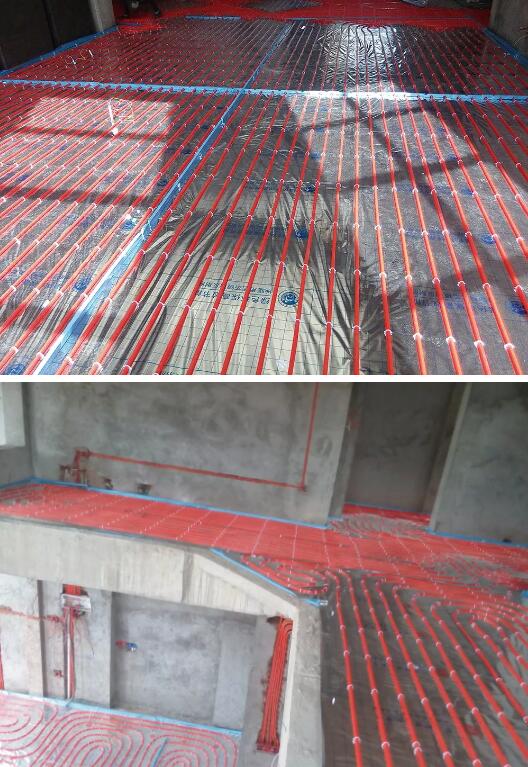

  九、项目施工情况介绍及照片
