案例分享：杭州某别墅空气源热泵三联供系统

  一、项目背景

  浙江杭州地区属于夏热冬冷地区，气候特征是夏季闷热，7月份平均地区气温25℃～30℃，年日平均气温大于25℃的天数为40～100天;冬季湿冷，1月平均气温0℃～10℃，年日平均气温小于5℃的天数为0～90天。气温的日较差较小，年降雨量大，日照偏小。这个地区的气候特点非常适合于应用空气源热泵。

  该案例独栋别墅，总共四层，经初步统计建筑空调面积185m2，建筑地暖面积200m2。对其进行中央空调、地板采暖、生活热水系统集成的设计。

  二、方案设计

  客户要求对其住宅进行中央空调、地板采暖、生活热水系统集成的设计。因考虑到整个项目的经济性，采用目前系统最稳定、最节能的空气源热泵中央空调系统。

  1、负荷计算

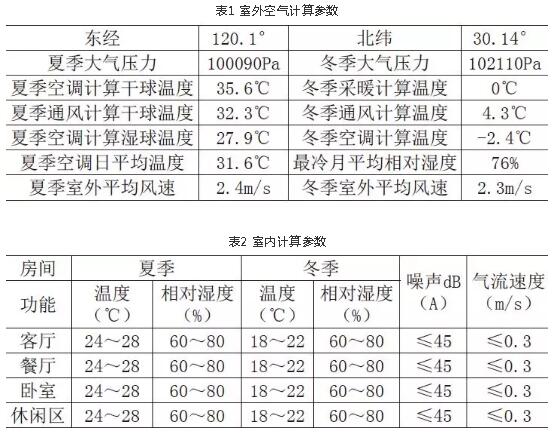

  冷负荷由人体、灯光、设备、食物等冷负荷和外围护结构(外墙、外窗和外门)及内围护结构(内墙、内窗、内门和楼板等)的得热组成;经负荷计算及规范，参照本地的设计经验，别墅建筑的空调冷负荷设计指标为180W/m2～220W/m2。

  热负荷由外围护结构和内围护结构的基本耗热量及其附加耗热量和冷空气渗透耗热量组成;冬季供暖的室内设计温度设为20℃，经负荷计算及规范，参照本地经验，别墅建筑的供暖热负荷设计指标为140W/m2，符合要求。

  本项目负荷情况综述：空调设计制冷负荷为32kW，取同时使用系数60%，即19.2kW。

  主设备选型：空调、地暖、热水设备选择空气源热泵空调机组;三联供主机外机型号为AVH-48V1DB/O(1台)、AVH-24V1DB/O(1台)。

  总制冷量：19.2kW;总制热量：29.4kW。

  内机型号为：AVH-100V1D(1台);多功能生活热水水箱(1台)。

  机组运行模式：AVH-48V1DB/O型一台，AVH-24V1DB/O型一台，总计两台空气源热泵机组，其中一台10kW的机组模式优先提供全年24h生活热水、水温最高55℃;在极端天气下配合辅助地暖主机运行，实现稳定运行和节能补偿效果。

  2、方案描述

  本设计方案采用节能舒适型分户供暖制冷系统，包括夏季中央空调、冬季地板采暖、一年四季生活热水的三联供系统，为客户打造五星级舒适家。

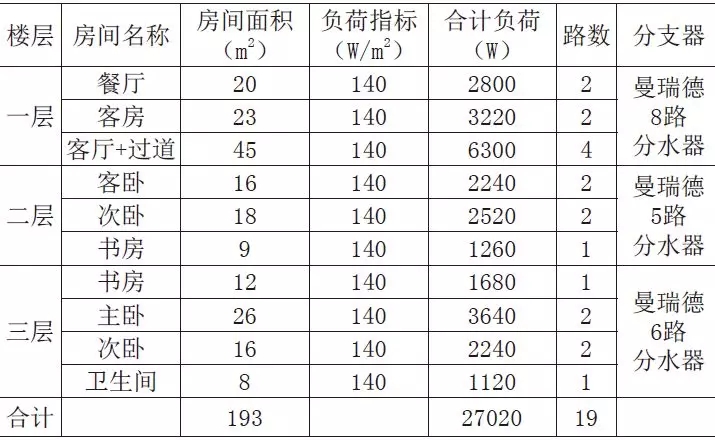

  表3 地暖系统配置说明

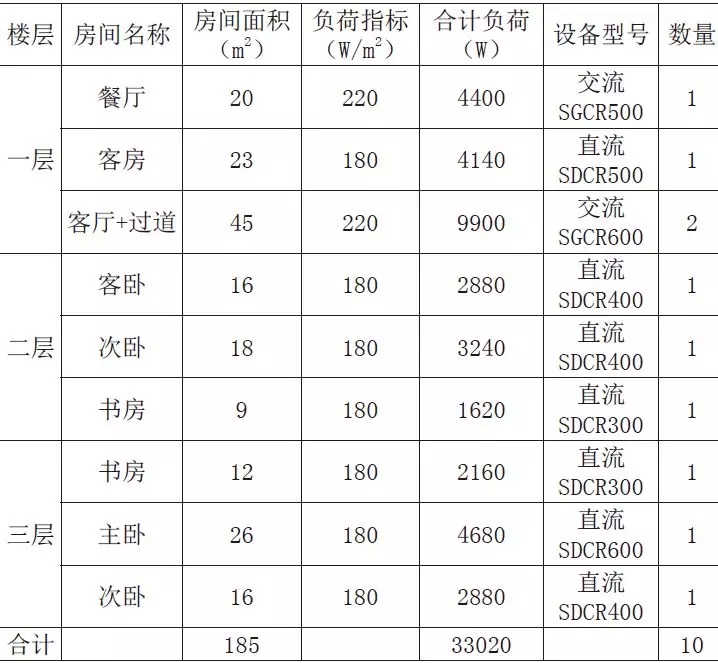

  表4 空调+生活热水系统配置说明

  地板采暖室内温度均匀，无吹风感，倍感舒适。而且无论室外如何寒冷，都能保证室内热量充足，温暖如春。

  夏季采用家庭集中空调系统，制冷时，控制主机通过冷热水管连接多个末端出风口，将冷气送到不同区域，来实现室内空气调节。水空调制冷更柔和，更舒适，覆盖面广、均匀，不会得所谓的“空调病”。

  365天一键式即开即热循环水，净化后的自来水经过盘管变成热水，可以直接饮用、刷牙洗脸、做饭、洗浴。

  三、安装工艺

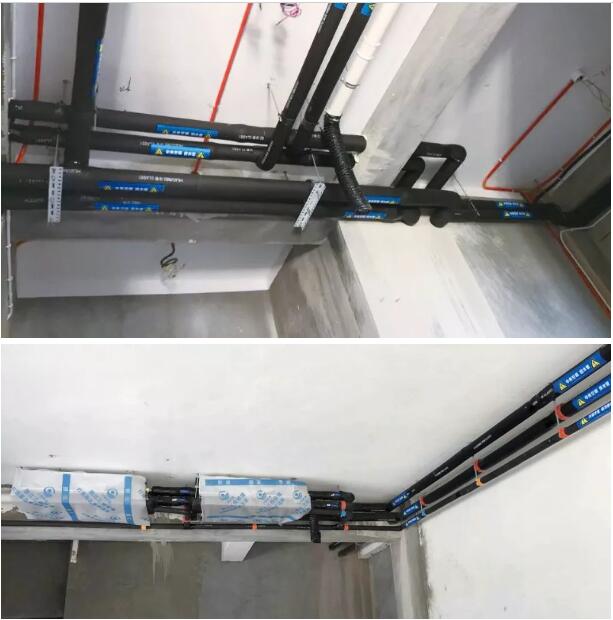

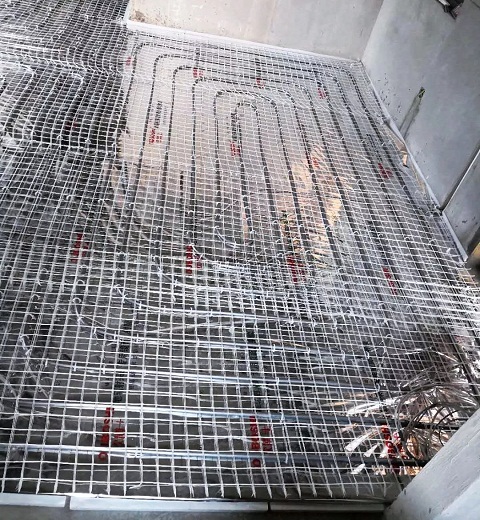

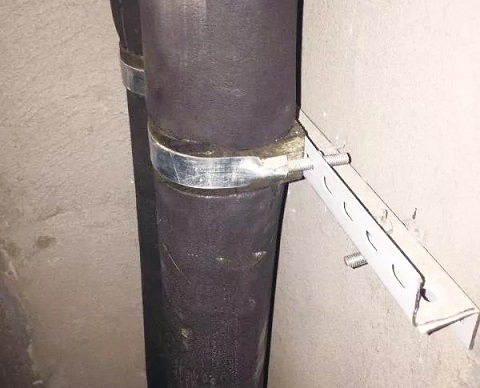

  工程公司在施工过程中严格、合理、精确施工，严格按照热安装规范进行安装，确保在用户的后续使用中充分体现欧标理念。施工工艺图如下。

  四、运行情况

  1、运行机制

  整个系统由室外主机+中央空调末端+地暖末端+生活热水水箱组成。通过内机进行热量转换，整个系统用保温管路连接，由中央控制系统控制。

  2、高效节能

  空气源热泵的最新技术是直流变频技术，把直流变频技术应用到极致的就是多机头配置，本方案就是三个10kW的配置，三个压缩机。因为系统精准节能，如果室内末端同开率低，户外不是极端天气，一般系统不会三个压缩机同时运转。

  3、运行稳定

  春秋两季大系统停掉，生活热水由10kW的压缩机单独提供。夏天户外温度较高情况下，辅助整个系统制冷;冬天天气温度特别低的情况下，辅助整个系统制热。

  4、运行费用

  一个采暖季(三个月)的运行费用是7000元左右;一整年平均月运行费用是1000元。相对于燃气供暖，冬季可节能50%;相对于其他品牌的定频空调或单机头空调，可节能20%～30%。
