超低温空气源热泵地暖+中央空调两联供系统13个实操小经验

  在制热的同时可以制冷，这是超低温空气源热泵采暖相较于其他采暖方式的明显的优势。这在对采暖和制冷都有需求长江流域地区来说，是一个非常好的市场营销突破口。而且，相对于利润微薄的热水领域来说，冷暖项目的利润空间更大，因此现在越来越多的经销商投入到冷暖两联供市场。

  但是，两联供在设计和安装上要求更高，也更容易犯错，稍有失误就会带来不可估量的损失。为此，两联供系统设计和安装上颇有心得的经销商刘显涛老师，跟大家分享了他的实战经验，并整理成文字，供大家学习。

  经验一：末端尽量不要用暖气片

  家装两联供系统，末端一般使用地暖加风机盘管的形式，有些用户受各方面条件的限制，也有装暖气片或落地风盘的形式。但是，根据我个人的经验，能做地暖的尽量不要做成暖气片，否则后期费用会翻倍。

  当然，如果用户家地板已经铺装好的，那么我建议可以做落地风盘，比暖气片好一些。因为暖气片第一太占面积，第二热效率也比较低，如果非要使用暖气片的话，按照壁挂炉和暖气片的配比，暖气片数量要乘以2，而且要使用铜铝复合暖气片或专用的低温暖气片。

  经验二：尽量使用闭式一次系统

  根据我这几年的经验以及请教各位专家，家装的小型两联供系统尽量使用闭式的一次系统，但是一定要配缓冲水箱。原因：一次系统较二次系统简单，安装方便，闭式系统可以使用屏蔽泵，以减小水泵功率，降低噪音和能耗，另外少一台泵，可减少好几个故障点。

  经验三：家装领域三联供少涉及

  根据我的了解，身边的一些朋友经销商或客户这几年安装空气源两联供或三联供的情况来看，大部分的三联供系统两年以后故障率比较高，最多用上五年左右就报废了。我知道的大部分用上两年报废的都很正常。目前，三联供系统技术比较成熟的产品非常少，我了解的很多空气源三联供系统运用到实际，家装系统中还是比较少的。

  本微编辑注明：三联供目前的制冷系统设计方面原理性是没问题的，关键是控制系统还需要不断完善，因为这个要经过实践的检验。因为各模式下切换的系统控制困难，冷媒平衡等确实是个难题，实验室测试没问题，但实际使用情况变化较多，控制系统设计时很难把所有情况都考虑到。只有通过不断的破坏性实验寻找各类问题，再通过控制系统去改。

  另外，我觉得叫三联供的系统也很多(我至少见过多种系统设计，有些纯粹胡扯)，看怎么设计。现在市场上最多的三联供指的是热回收式的三联供，一般热水换热器都是套管式的结构，抗腐蚀和抗结垢的能力和一般的热水机区别不太大。

  一般来说，三联供装起来不怎么节省成本。比如户式用水量不大的，装三联供增加的热水安装成本已经可以买一个很好的电热水器了。泳池热泵，采用热回收三联供的比较多，这是三联供的应用比较好的市场，制冷季比较长的地区，用水量大的话，选用热回收还是有一定优势的;但是冬季热水和供暖的总的主机配比量比分开做减不了多少，有些项目考虑到系统的稳定性，会单独来做，互不干扰。 (本段灰色字由编辑添加，非刘老师分享)

  经验四：要有联动控制中心

  什么是联动控制中心呢?我在这里给大家解释一下，比如我们家装一百平米左右，有五到六个风盘，那么就有联动控制中心，在有了这样一套系统以后，当我们开启任意一个风盘，系统就会给主机和水泵供电。

  当我们关闭所有风盘的时候，系统就会把主机和空调地暖循环的水泵断电，通过这种方式能够有有效地降低能耗。两联供的控制中心，我们可以使用继电器自制，只要你了解原理，自己做一个也是可以的。如果自己不会做，可以在市场上购买一些现成的产品，在这里我给大家推荐一个。

  如果没有这套联动控制系统的话，那我们的主机是受水温控制的，当用户在不使用空调的时候或不使用地暖的时候，主机不能感知，它只能根据水温来控制是否启用。比如夏天，我们不使用空调，那么主机也会对系统中的水制冷没这样的话就会造成能耗的浪费。

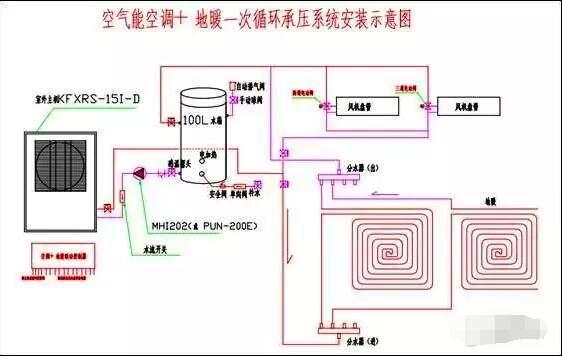

  我手机上有一张家装两联供系统闭式一次系统的图片，我自己用CAD画的，发给大家看看，有不足之处欢迎提出来。

  经验五：系统尽量加纯水

  在安装地暖空调两联供系统的时候，我们很多人可能都没有太注意这个水质问题。因为各地水质不同，有些水中的钙、镁离子含量比较低，加在系统中可能问题不大。而有些地区水中的钙、镁离子特别高，加到系统中，用上一年最多两年，有可能造成管道、Y型过滤器、水泵、机组等堵塞，严重影响使用。比如我们在安装的过程中就遇到过，其中有一个用户，他家里的水硬度值达到了四百五。

  因为家装的型两联供系统中用水量不大，所有需要用纯水，可以直接从市场上购买，也可以自己备一台纯水机，否则的话直接使用自来水或地下水，后期因为水质的问题造成管道、Y型过滤器、水泵、机组等堵塞。

  另外，在冬季气温比较低的地区，还要加一定量的防冻液或者酒精，防冻液一般有说明书，酒精的话推荐家99°的工业酒精，酒精的量根据实际情况和系统中循环水量来调节。比如系统中循环水量100L，加一公斤酒精，水的酒精含量基本上为1%，那么水的结冰温度就为-1℃。我前期做的几个项目用的都是酒精，我的经验是系统中循环水量100L，我就加五公斤酒精，因为我们这里最低-5℃，系统中水的含量为5%，因此可以抵抗-5℃的环境(不结冻)。

  很多地区冬天气温较低，用户不使用地暖或夜间长时间停电时，容易造成管道或机组冻裂，因此需要加一定量的防冻液或酒精。

  经验六：风机盘管一定要加两通球阀

  我最初做的第一个项目，因为没有加两通球阀，有的房间在不使用的时候也会感到风口有冷风出来，同时系统的用电量也会稍微偏大。所有根据这个经验，后期做的项目都加了两通球阀，加装的位置在风机盘管的出水口，并且在整个系统中，如果有五六个风盘，那么至少有一个风盘要装一个三铜球阀。

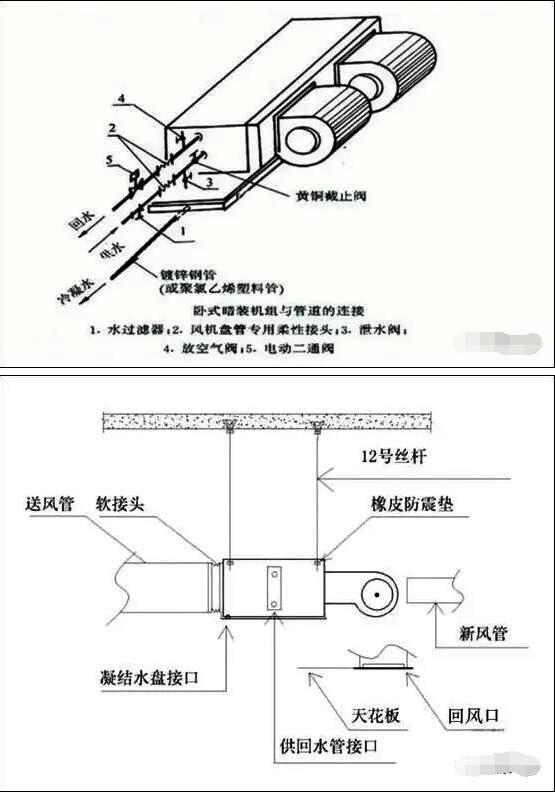

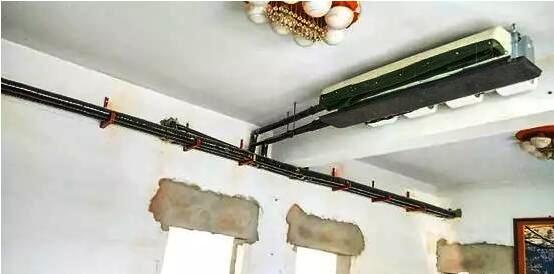

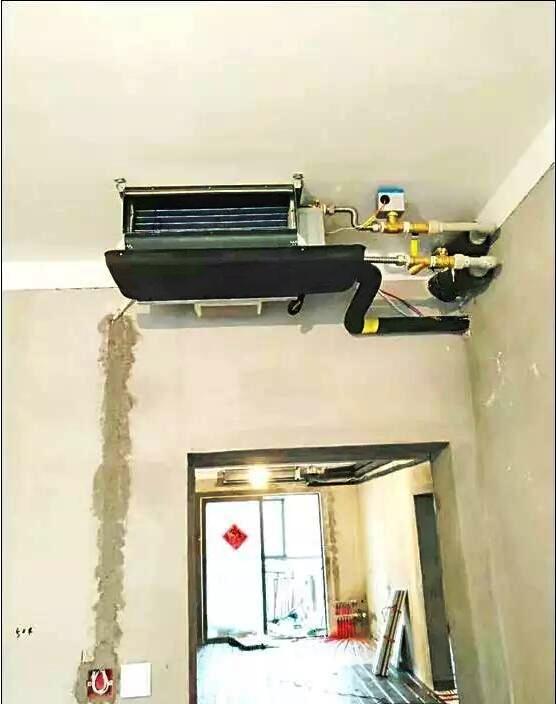

  图2的安装就相当规范，大家可以看一下，在风盘的进水口有球阀和Y型过滤器，风盘的出水口有两通球阀和手动球阀，而且风盘进水口都有波纹软管连接。关于风机盘管的安装，我这边还有两张图，发给大家看一下。

  为什么系统中还需要一个风盘加三通球阀呢?是这样的，如果全部采用两通球阀，当用户使用风盘量比较少，只开一个或者两个的时候，系统中水的阻力很大，容易引起管道震动，进而产生噪音。

  经验七：家装小型两联供系统压力建议为4公斤

  家装两联供系统一般采用闭式系统比较好，建议压力为0.4兆帕及四公斤，最大不要大于六公斤，最低不低于两公斤。系统压力太低的话，管路阻力会增加，水泵也比较容易进空气，而系统压力太大，阀门和管道容易出现破裂或漏水。

  经验八：尽量使用屏蔽泵或多级离心泵

  家装的两联供系统水泵的选型很重要，一般家装两联供系统，推荐采用一次闭式系统，由于一次闭式系统各点压力相等，所以可以不用考虑。水管的落差只用考虑管道弯头和长度的主力，因此可以不使用增压泵，而改用屏蔽泵或多级离心泵。

  根据我安装的前期的经验，因为增压泵的功率比较大，噪音也比较大，一百平米左右的承压式一次系统，主机的水阻约为4米，风机盘管水阻约为3.5到4米，管道弯头及水管沿程阻力大约为3米，考虑到后期管道结垢或有脏东西造成Y形过滤器轻微堵塞的情况，那么建议在选择水泵的时候选择扬程为十五米左右，流量每小时三立方的水泵。

  经验九：所有管路必须要加保温

  不管是我们在做家装两联供系统，还是做热水工程的时候，室内的管道，特别是吊顶层里面的管道必须加保温，尤其是两联供系统，冷凝水排水管要使用保温棉，并且要用胶带扎好，防止冷凝水泄漏。

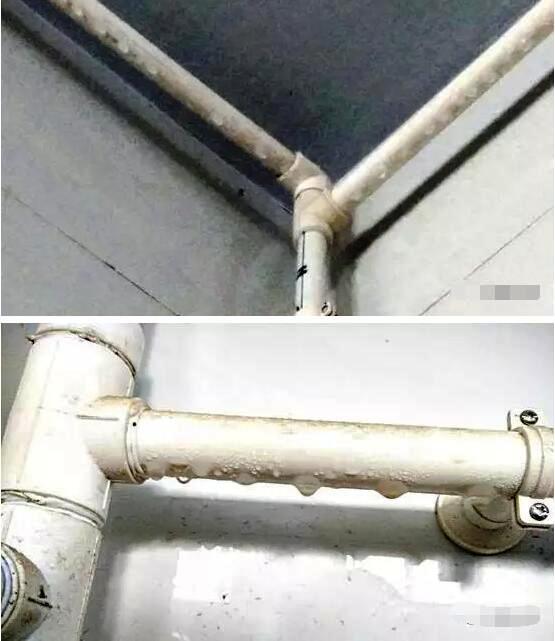

  我这里有两张图，这大概是7月份拍摄的冷水管，大家可以清楚地看到外面有冷凝水，而且量还比较大，所以这就是冷水、热水、冷凝水管道都必须要做保温的原因。

  经验十：冷凝水管的选型很重要

  冷凝水管一定要用不易变型的管材，大多使用PVC-U，不能使用PPR管做冷凝管使用，冷凝水管容易变形，管道形成气堵，造成冷凝水排水不畅，冷凝水管的管径一般使用DE25管。

  经验十一：冷凝水管与风盘连接处用软管

  由于风盘管工作时会有震动，故风机盘管与进回水管、冷凝水管的连接处一定要用软管，一般采用波纹管或硅胶管。如果采用PPR或铁管直接连接，时间久了，容易因震动导致管接处脱落或断裂。

  经验十二：系统最高处要安装自动排气阀

  在家装两联供系统水箱位置不太好确定的情况下看，我们要根据现场情况来确定，如果能安装在最高处当然更好。但是有些情况下只能安装在地面或更低的地方，那么系统中就要考虑排气问题，如果水箱安装比系统管路高，可以在水箱顶部装一个自动排气阀，因为风机盘管和地暖都有手动排气阀。

  如果水箱位置比系统管路低，除了缓冲水箱必须安装自动排气阀外，系统的进水和回水管道最高处也必须加装自动排气阀，否则若管路进空气，轻者会增大水阻的影响，严重时会导致水路气堵，循环不通。

  有人会说，系统不是有压力吗，怎么会进空气呢?因为冬天在带地暖制热时，水中的空气会释放出来一些。

  经验十三：系统主管道一定要平直

  整个系统的主管道一定要平直，顺水流方向略有上坡最好，也就是说进水管稍稍往上抬，回水管稍稍往下降，这样可以方便管道中空气的排放，而且主管道切不可走U型，会形成气堵，及时用软连接也不行。

  以上是我这几年在安装加装两联供系统中遇到的一些问题所总结出来的经验，若有不足之处或不正确的地方，欢迎指正。
