鲁禹低温空气源热泵（空气能中央空调）1200平米采暖制冷工程之北京市昌平区水资源局兴寿水利管理服务站

一、客户简介：

北京市昌平区水资源局兴寿水利管理服务站地址位于兴寿镇兴寿村，站长冯维柱，于1996年9月21日在北京工商局登记注册挂牌成立，公司主要经营并负责辖区内的水土保持保护、水利、环境和公共设施管理和其他水利管理活动业务。本次煤改空气源热泵工程也是水务站配合兴寿镇人民政府清理整治工业大院拆除项目,打赢首都蓝天保卫战的一次身体力行的实施工程。

    二、工程概况

    项目名称：北京市昌平区水资源局兴寿水利管理服务站

    项目地点：北京市昌平区兴寿镇兴寿村

    建筑结构：普通砖混平房（外墙无保温）宿舍和办公室共计48间，制冷采暖面积为1200㎡。

      项目内容：鲁禹低温空气源热泵采暖制冷系统工程

    方案设计理念：实现“低温采暖，高温制冷”从而达到节能目的。通过对项目系统的集成控制，达到“恒温、恒湿、恒氧、恒静、恒洁”的目标，并达到节能的目标。

    机组功能应用：采用鲁禹低温空气源热泵机组和风机盘（空气能中央空调）管为水务站提供冬季采暖热量，且机组最低运行温度可达-25℃，冬季不用任何辅助能源可正常工作，夏季亦可为水务站提供制冷。

    三、设计目标

    冬季采暖面积为1200㎡，室内设计温度范围18℃-23℃，冬季设计室外平均温度为：-4℃~5℃。供暖末端采用风机盘管采暖,

    夏季制冷面积为1200㎡，室内设计温度范围23℃-26℃，夏季设计室外平均温度为：19℃~29℃。制冷末端采用风机盘管制冷,

      恒温：冬季开启地暖模式，可保证室内18-23℃恒温，夏季开启空调与地暖同时制冷模式，可保证室内23-26℃恒温。

      恒湿：冬季通过地暖升温除湿，夏季通过空调制冷除湿，可保证室内相对湿度60%恒湿。

      恒氧：通过新风设备的配合，可及时将室内污染气体排出室外，同时将室外新鲜空气引进室内，保证室内空气的清新度。

      恒洁：通过新风系统的初效过滤和风机盘管内置净化箱有效去除室内外PM2.5，保证室内空气的清洁。

      恒静：冬季采暖采用地板辐射采暖，夏季制冷采用地板辐射制冷，同时风机盘管开最小档辅助制冷和除湿，室内无噪音、无吹风感，舒适度较高。

    四、设计依据：

     1、《采暖通风与空气调节设计规范》(2008版)

     2、《地面辐射供暖技术规程》(JGJ142-2012)

     3、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)

     4、《低温热水地板敷设供暖系统施工安装》(03K404)

     5、《细石混凝土地面施工工艺标准>(704-1996)

     6、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)

     7、《建筑工程施工质量验收统一标准》(GB50300-2001)

     8、其他相关规范和标准

    五、气象参数参考

  昌平区属暖温带，半湿润大陆性季风气候。春季干旱多风，夏季炎热多雨，秋季凉爽，冬季寒冷干燥，四季分明。年平均日照时数2684小时，年平均气温11.8℃，年平均降水量550.3毫米。冬季温度范围一般为：-4℃~5℃,夏季温度范围一般为：19℃~29℃。

   六、热负荷计算及低温空气能中央空调机组选型

    由于机组受气温、自来水水温的影响，热效率会发生变化，所以我们的方案是冬季最低温度-7℃工况为标准计算机组的配备。其他时期的热效率要高于方案设计的标准。

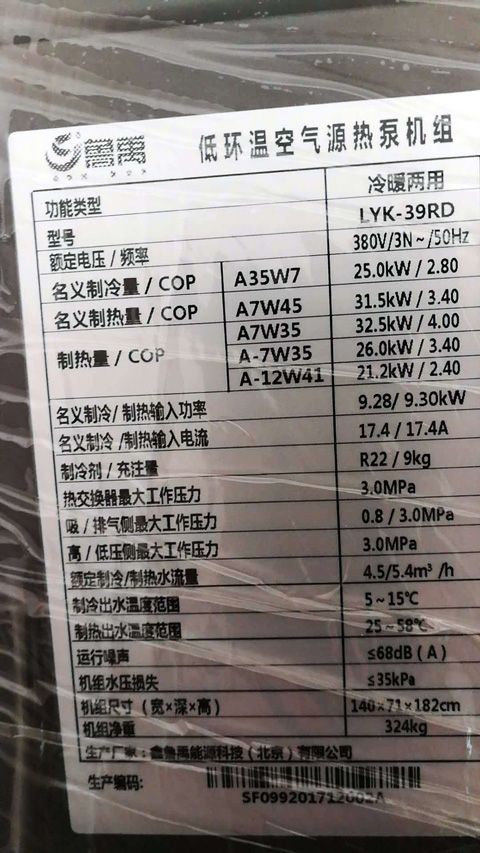

    在冬季-7℃工况下，YLK-39rd机组制热量为26.0KW，额定输入功率：9.30KW ;在夏季35℃环境下7℃制冷量为25.0KW，额定输入功率：9.28KW;

    依据《全国主要城镇采暖期有关参数及建筑物耗热量、采暖耗煤量指标》并考虑该水务站平房四周空旷且透热高的建筑耗能情况，冷热负荷给定及机组选型计算如下：

    冬季供暖热负荷计算：(26.0KW*4)/1200㎡=86.67W/㎡

    夏季制冷负荷计算：(25kw*4)/1200㎡=83.33W/㎡

    结论：采用四台鲁禹低温空气源热泵LYK-39RD机组即可供应并满足昌平区兴寿水利管理服务站1200平米办公室及宿舍（共48间平房房间）的冬季采暖和夏季制冷要求。

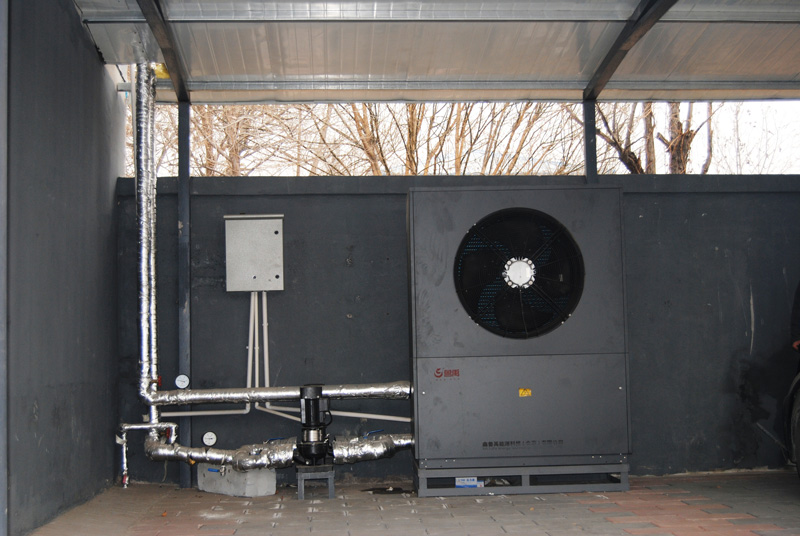

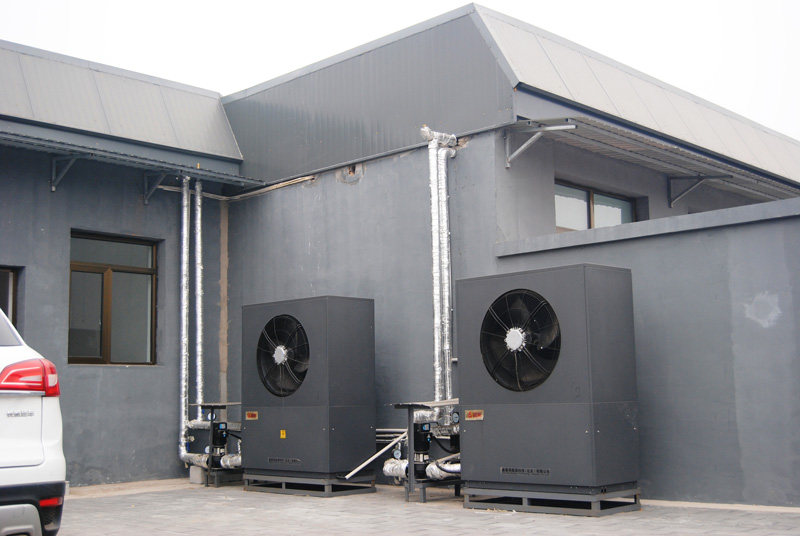

七、四台鲁禹LYK-39RD低温空气源热泵机组安装效果图
