鲁禹超低温空气源热泵地暖空调两联供系统涿州市百尺竿镇千平米别墅采暖制冷工程

  一、工程概况

  项目名称：河北省涿州市百尺竿镇1200㎡独栋别墅超

  项目地点：河北省涿州市百尺竿镇

  项目围护结构：四面实墙，朝南墙两扇双层中空大玻璃窗户及别墅正门。西墙为侧门，制冷面积1000㎡。采暖面积：1200㎡

  项目内容：鲁禹超低温空气源热泵地暖空调两联供系统

  项目预期：系统采用二次系统利用缓冲水箱实现去耦作用，稳定系统压力，避免主机频繁启停，延长使用寿命。

  方案设计理念：实现“低温采暖，高温制冷”从而达到节能目的。通过对项目系统的集成控制，达到“恒温、恒湿、恒氧、恒静、恒洁”的目标，并达到节能的目标。

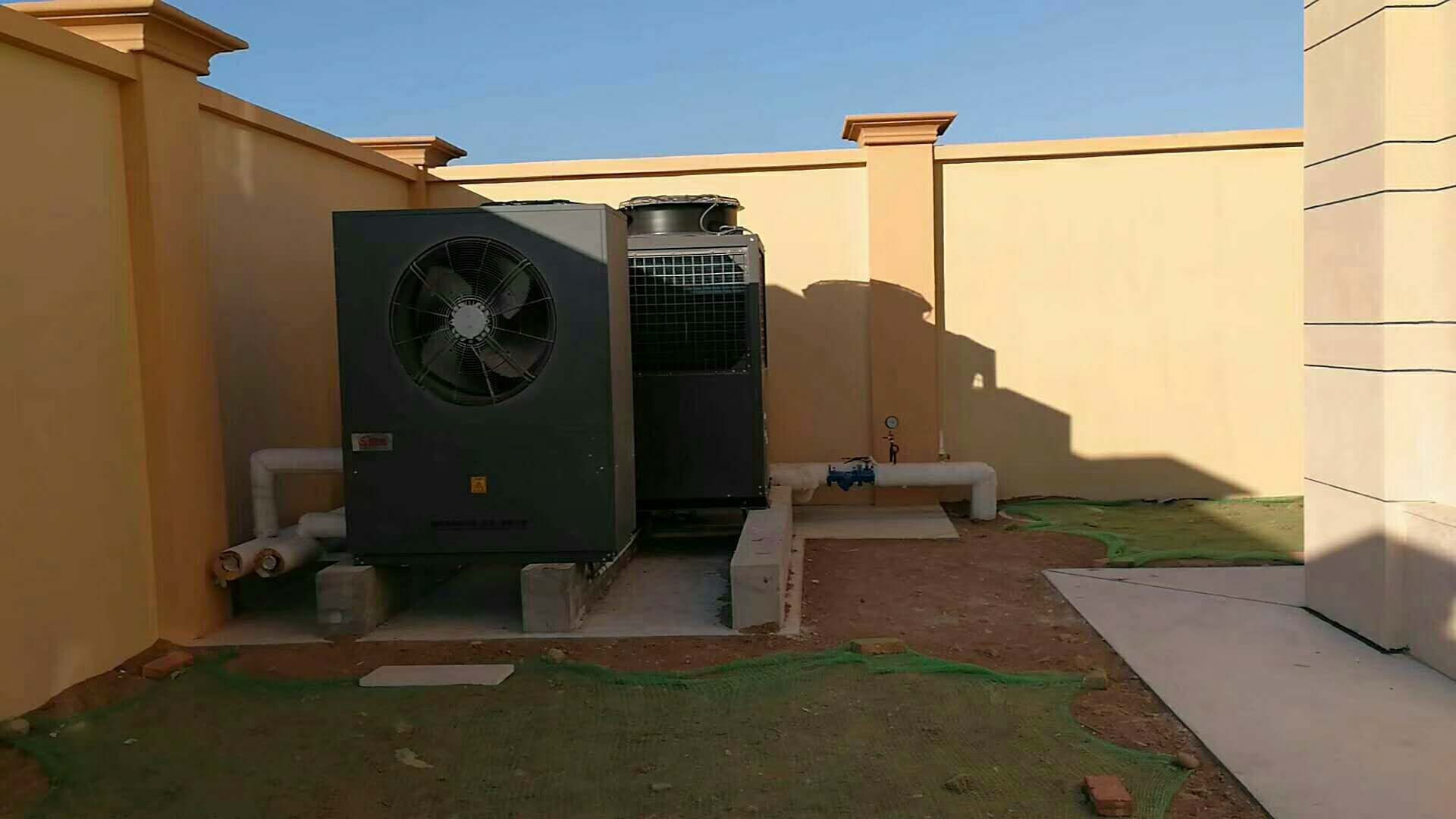

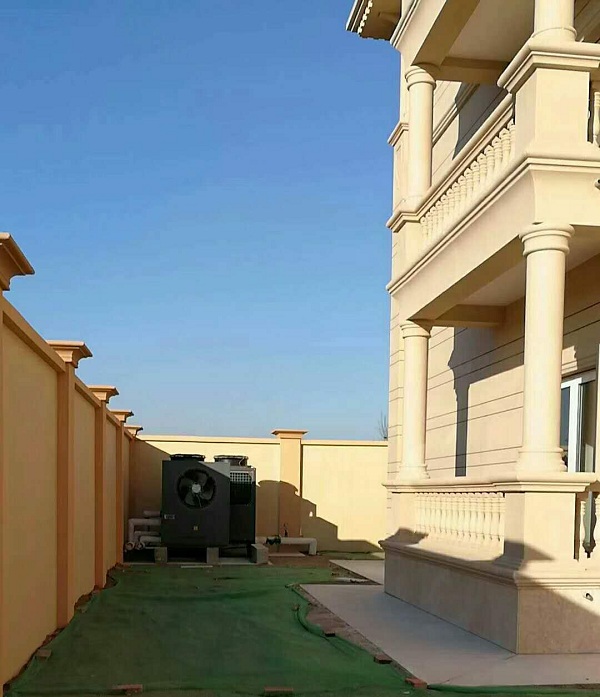

  机组功能应用：采用鲁禹超低温空气源热泵机组为别墅提供冬季采暖热量，且机组最低运行温度可达-25℃，冬季不用任何辅助能源可正常工作，夏季亦可为别墅提供制冷。

  二、设计目标

  冬季采暖面积为1200㎡，室内设计温度范围18℃-23℃，冬季设计室外平均温度为：-5℃。供暖末端采用地板采暖,

  夏季制冷面积为1000㎡，室内设计温度范围23℃-26℃，夏季设计室外平均温度为：35℃。制冷末端采用风机盘管采暖,

    恒温：冬季开启地暖模式，可保证室内18-23℃恒温，夏季开启空调与地暖同时制冷模式，可保证室内23-26℃恒温。

    恒湿：冬季通过地暖升温除湿，夏季通过空调制冷除湿，可保证室内相对湿度60%恒湿。

    恒氧：通过新风设备的配合，可及时将室内污染气体排出室外，同时将室外新鲜空气引进室内，保证室内空气的清新度。

    恒洁：通过新风系统的初效过滤和风机盘管内置净化箱有效去除室内外PM2.5，保证室内空气的清洁。

    恒静：冬季采暖采用地板辐射采暖，夏季制冷采用地板辐射制冷，同时风机盘管开最小档辅助制冷和除湿，室内无噪音、无吹风感，舒适度较高。

  三、设计依据：

        1、《采暖通风与空气调节设计规范》(2008版)

    2、《地面辐射供暖技术规程》(JGJ142-2012)

    3、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)

    4、《低温热水地板敷设供暖系统施工安装》(03K404)

    5、《细石混凝土地面施工工艺标准>(704-1996)

    6、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)

    7、《建筑工程施工质量验收统一标准》(GB50300-2001)

    8、其他相关规范和标准

  四、气象参数参考

  涿州市地处华北平原西北部，北京西南部，京畿南大门。涿州市隶属于河北省。涿州市属暖温带半湿润季风区，大陆性季风气候特点显著，温差变化大，四季分明。涿州市年平均温度11.6℃。7月份温度最高，月平均温度为26.1℃。6月份极高温度41.9℃。1月份气温最低，月平均温度零下5.4℃。年较差31.5℃。无霜期累年平均为178天。初霜最早在10月2日，最晚在10月27日。地面温度累年平均为14.2℃。累年平均冻土深度为40厘米。冻土时间最早在12月3日，解冻在3月11日，最长连续冻结122天。

  五、热负荷计算及超低温空气源热泵地暖空调机组选型

  由于机组受气温、自来水水温的影响，热效率会发生变化，所以我们的方案是冬季最低温度-7℃工况为标准计算机组的配备。其他时期的热效率要高于方案设计的标准。

  在冬季-7℃工况下，YLK-71rd机组制热量为48.5KW，额定输入功率：19.2KW ;制冷量为65KW，额定输入功率：20.7KW;YLK-30rd机组制热量为20.3KW，名义功率：7.7KW ，制冷量为24KW，额定输入功率：8.6KW;

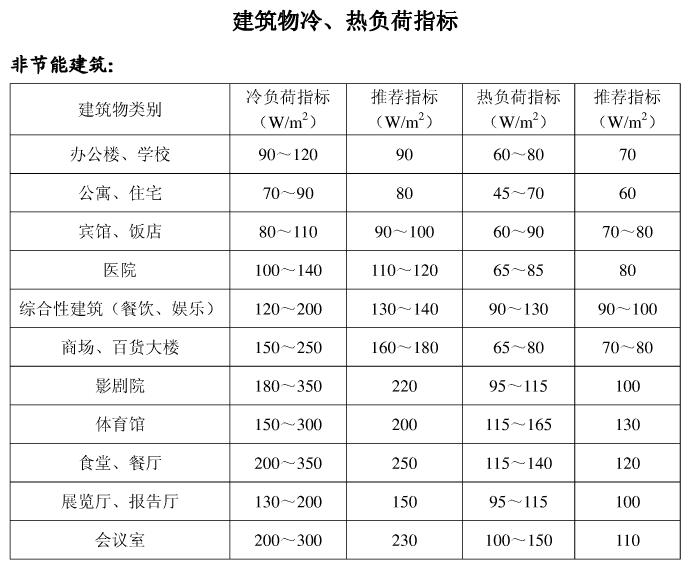

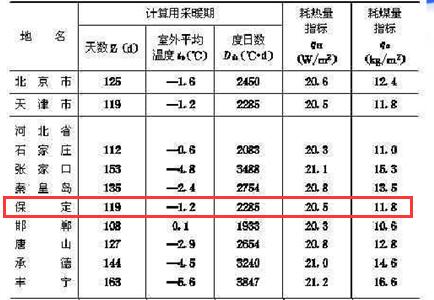

  依据全国主要城镇采暖期有关参数及建筑物耗热量、采暖耗煤量指标和并考虑该独栋别墅四周空旷且透热高的建筑耗能情况，负荷给定及机组选型计算如下：

  冬季供暖热负荷计算：(48.5KW+20.3KW)/1200㎡=57.33W/㎡

  夏季制冷负荷计算：(65kw+24kw)/1200㎡=74.17W/㎡

  结论：选用鲁禹超低温空气源热泵LYK-71RD和LYK-30RD各一台即可满足1200平米别墅冬季采暖和夏季制冷要求
