鲁禹空气源热泵为大连外国语大学3.3万平米综合楼和食堂提供清洁采暖制冷热水服务

一、工程概况

大连外国语大学(Dalian University of Foreign Languages)，坐落于中国辽宁省大连市，为辽宁省省属高校。该项目共有两座校内大楼，分别为1.7万平米的馨和园综合楼和1.6万平米的百味园食堂大楼,需要设计低温空气源热泵供暖与制冷系统满足冬季散热器供暖和夏季风机盘管制冷需求，并使辽宁省人民政府“辽政发【2018】31号”《辽宁省打赢蓝天保卫战三年行动方案（2018-2020年）的通知》得到了贯彻落实。

二、气象参数

1、室外参数

  旅顺口区具有北温带季风气候特征。四季分明，冬夏长、春秋短，日光充足，雨量适中。兼有大陆和海洋性气候双重特点。一年四季节气变化较为明显，空气湿润温和，降水比较集中，季节特点相对分明，这里冬无严寒、夏无酷暑，基本呈现出“春早晚夏、秋先冬迟”的特征，年平均气温10℃左右，最高温度27.5℃，最低温度零下8.2℃，无霜期186天，年平均相对温度66%左右，日照数可达2700小时。

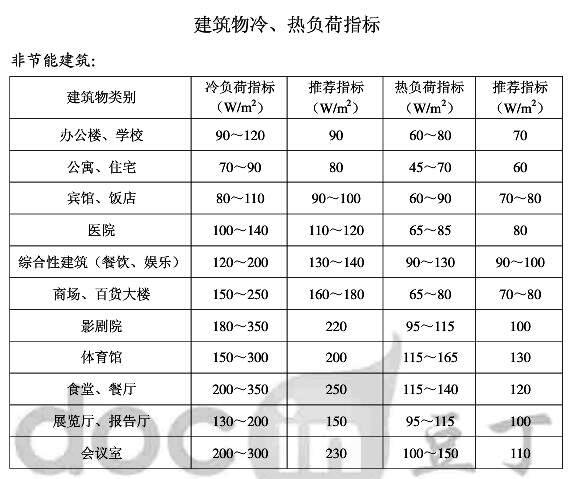

2、室内参考参数：《全国主要城市采暖期耗热量指标和采暖设计热负荷指标》

  3、设计依据

  (1).《建筑供暖通风与空气调节设计规范》(GB50736-2012)

  (2).《热泵供热系统设计、安装及工程验收技术规范》(GB/T8713-2002)

  (3).《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)

  (4).《空气源热泵采暖和热水系统的设计与安装》(GB/T15513-1995)

  (5).《建筑给水排水设计规范》(GB/T50015-2003)

  (6).《给水排水制图标准》(GB/T50019-2003)

  (7).《城市区域环境噪音标准》

  (8).甲方提供的建筑图纸以及对本工程的使用要求

三、低温空气源热泵冷热机组设备选型

      根据用户的需求，本系统制定采暖及制冷方案，即冬季暖气片散热供暖，夏季风机盘管冷风制冷。经计算并结合实际勘查，百味园食堂大楼选用14台25P低温空气源热泵机组，馨和园选用15台低温空气源热泵机组以满足本项目建筑的冬季供热及夏季制冷需求，并且能根据室内需求智能调节主机运行数量。

四、低温空气源热泵机组简介

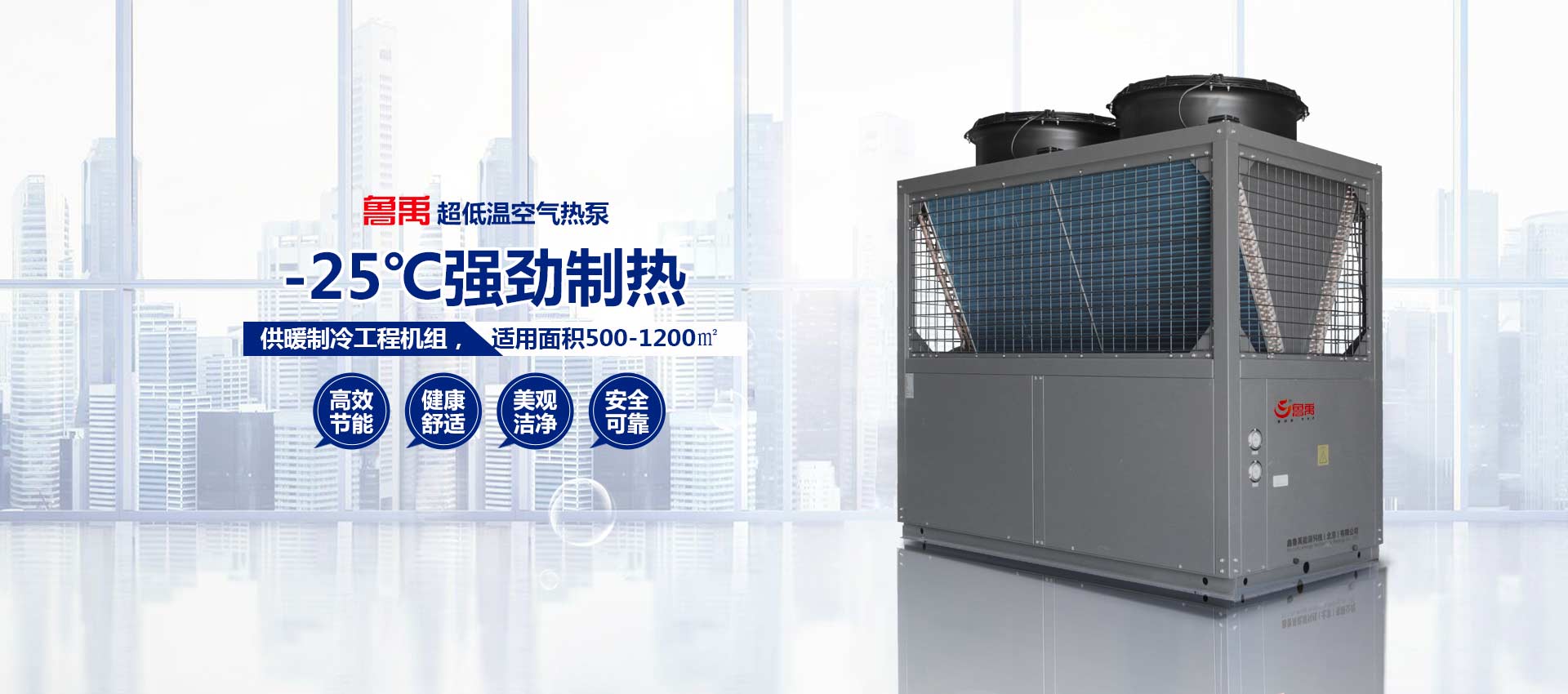

1、低温空气源热泵机组照片

2、产品性能参数

六、低温空气源热泵采暖制冷系统特点

该机组采用整体式上下层结构设计，上层为单独密闭式风腔，风压均匀，换热器利用率高，中部设有接水槽，避免冷凝水直接流到下层零部件中；压缩机、水侧换热器等集成于机组下层，机腔内壁有盖板防尘隔音，可有效降低整体噪音；机组为模块式组合设计与独特管路安装设计，安装灵活性高，可根据不同使用环境自由匹配组合。

压缩机——采用国际知名品牌谷轮涡旋式超低温热泵专用压缩机，并使用R410A环保冷媒，适应范围更广，保障机组在-25℃～45℃的环温内安全稳定运行，结合喷气增焓技术，出水温度可达60℃，能有效提升低环境温度下的制热能力；主机腔上部封盖，减少噪声对用户的影响，避免雨雪、树叶、沙尘等进入。

蒸发器——空气侧换热器采用V型超大蒸发器顶出风结构设计，吸收空气热量能力超强；风机采用高效率外转子轴流电机，防水效果好，噪音低、性价比高，结合优质亲水铝箔散热，风压更均匀，保证充分换热，有效提高换热效率。

换热器——水侧换热器采用高效换热管制成，综合了套管和壳管的优点，并采用圆柱形整体5公分厚发泡保温技术，抗冻能力强，热损失小。

膨胀阀——节流部件采用电子膨胀阀控制，其流量控制范围大、反应灵敏、动作迅速、调节精细，能有效保障系统稳定高效运行。

控制器——采用微电脑控制，智能中央处理芯片，完善的多功能控制系统，可实现故障自我诊断、自动保护并报警、智能除霜、远程控制等功能，配合人性化操作界面，操作简单、方便、安全。

本产品适合广泛应用在寒冷地区的住宅小区、办公楼、学校、酒店、医院、商场、工厂等大中型建筑的集中供暖或分栋供暖，兼顾部分制冷和热水需求的项目。该系统可应用于各种供暖和供冷末端方式，如明装/暗装风机盘管采暖/制冷、地板辐射采暖、散热器等

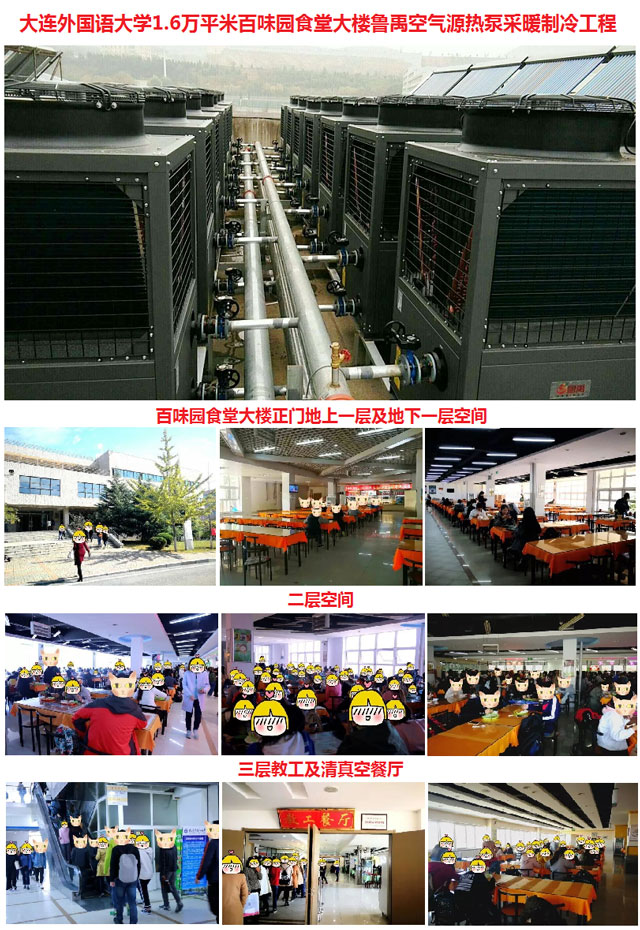

七、项目照片：

1.7万平米的馨和园综合楼号称大连第一高校商场，承包了大外学生日常的衣食起居

1.6万平米的百味园食堂大楼每天来些就餐的校内外客流量非常大
