25吨超低温空气源热泵热水器工程北京龙城瑞豪酒店案例

一、项目简介

龙城瑞豪宾馆位于北京市房山区良乡长虹小区甲2号，六层营业面积，共10000多平方米，地理位置优越，南邻107国道，北靠长虹小区，比邻良乡城铁南关站，交通极为便利。龙城瑞豪宾馆建筑设计新颖、装修豪华，设有多功能会议室及豪华舒适、清新典雅的房间200余间。

项目要求：每天产热水25吨，水温50℃用以满足客房+餐厅等环境用水

二、 方案设计原理及可执行性

本项目以空气为能源，采用高效鲁禹超低温空气源热泵机组。机组运行环境温度-20-45℃。不锈钢保温储水箱，容量为25立方。配备LYK71RD机组4台；

1、超低温空气源热泵机组技术参数：

型号：   LYK71RD

额定电压：380V/50HZ

额定功率：18.7KW

产水量：  2200L/H

制热量：   75KW（环境温度7度）

外形尺寸:  2100*1100*2000

接管尺寸:  DN65

制冷剂：  404A

蒸发器:   高效波纹式同轴套管

冷凝器:   采用高效铜铝翅片

出风形式: 顶出风

工作环境:  -20℃—45℃

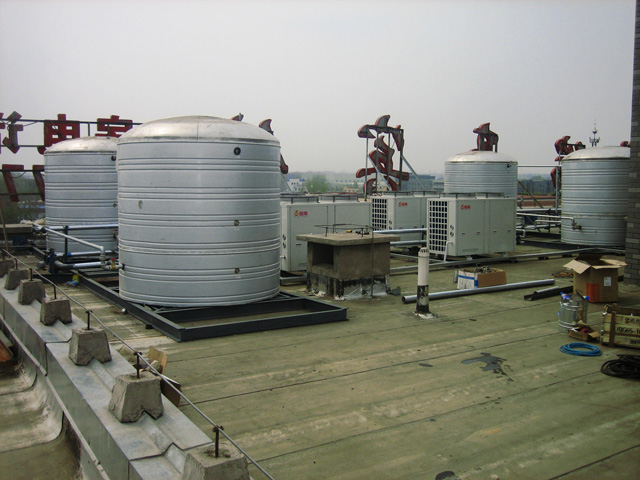

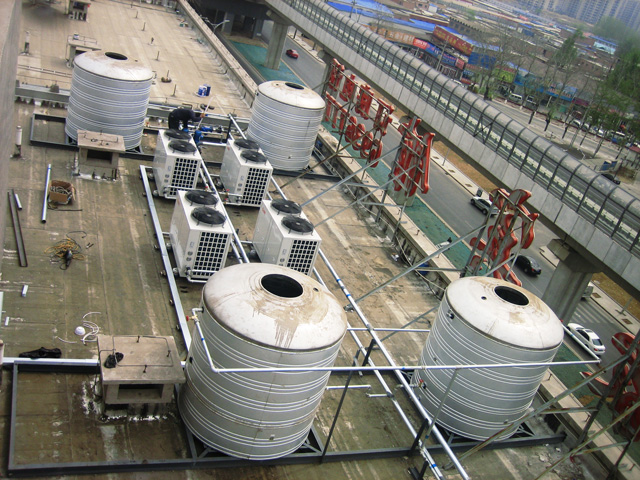

2、超低温空气能热水器安装图：

3、超低温空气能热水器的原理：

（1）热泵机组通过空气中的热交换提取热能，达到制热的目的。

(2)用较少的电能换取最大量的空气热能。

（3）热泵机组通过空气的热交换，把低品位的热量换成高品位的热能。从而达到冬季为建筑采暖的效果。

（4）20吨保温水箱在底部1/3处做一隔板，电磁阀启动自来水水平进入水箱的底部进行上水，热水出口在水箱的中部，当热水放出水箱的1/3处时冷水自动补充，直到水箱水满补水自动停止。在水箱的中部放一热泵的出水感温探头，在水箱的底部放一热泵进水的感温探头，当水箱底部的水温低于设定的温度时热泵自动启动，当热泵把水加热的设定的温度时热泵自动停止工作，从而保证了热水温度的恒温性。

（5）缓冲水箱保护系统安全，防止液击，管道系统膨胀损坏设备。

三、经济分析

热泵与常用能源产热水费用参考

星级宾馆每天需要50度生活热水大约为60吨

以上数据仅供参考

运行费用估算：

1.  冬季的运行费用：北京冬季按125天计算，机组在-7度的环境温度下的发热量是49KW.

25吨冷水温度提升40度（从10℃提升到50℃）需要的热能为25*40*1.163=1163KWH。热泵工作的时间为1163/49*4=6小时，电的消耗为6*18.7*4=444KWH。每度电按0.8元计算，每天的费用是444*0.8=355元，冬季的运行费用是355*126=44800元。

2.其他的季节的运行费用（冷水温度仍以10℃为基数计算），机组在环境温度20度的情况下的发热量为75KW，热泵工作时间为1163/75*4=4小时，电的消耗为4*18.7*4=300KWH，每天的运行费用300*0.8=240元，春夏秋按240天计算，则运行费用为240*240=57600元。因此，全年的运行费用是57600+44800=10.24万元。
