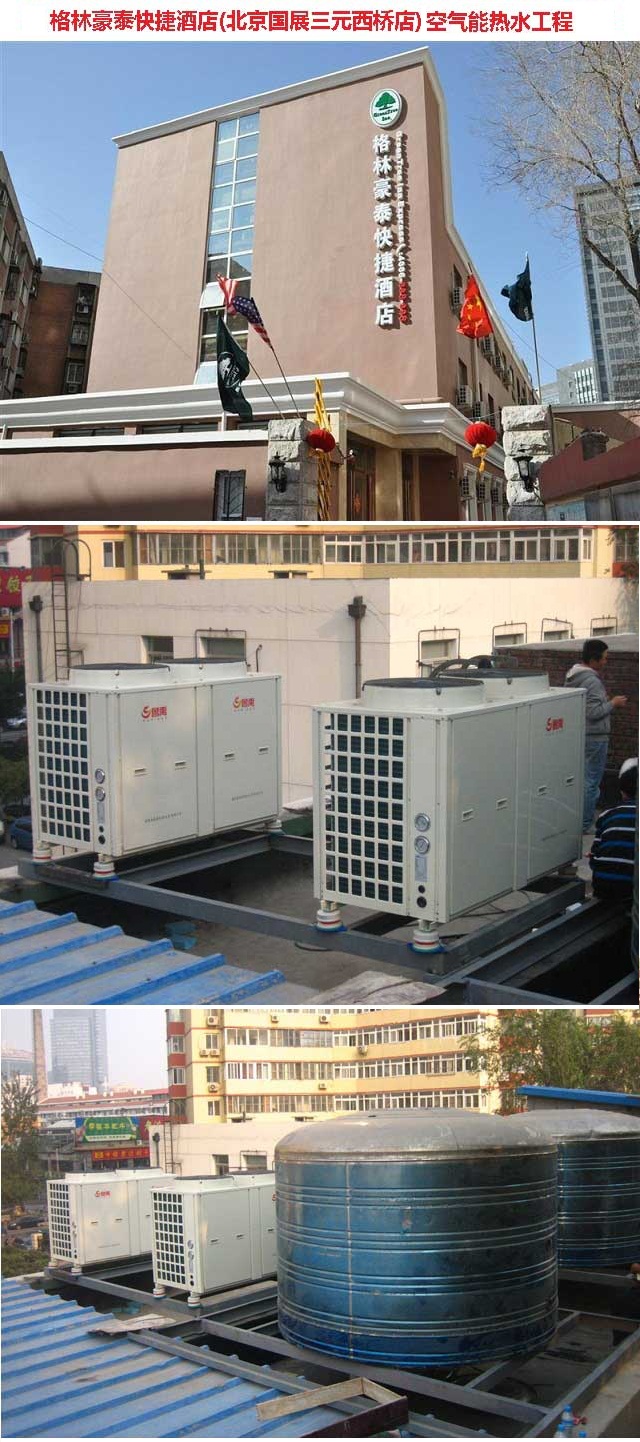

超低温空气源热泵热水工程格林豪泰酒店北京国展三元西桥店
一、项目简介
格林豪泰(北京国展三元西桥店)坐落于北京三元桥国展商圈，距离三元桥国展举步即达，于2012年开业,拥有大床房，标准房，家庭房等多种房型78间，配套设施齐全，提供24小时热水淋浴，光线宽带，早餐厅，液晶电视，独立空调，IDD电话等设施。是您出差办公，商务洽谈，休闲旅游的理想场所。
本项目为20吨洗浴热水项目，采用鲁禹超低温空气源热泵热水机组。
项目要求：每天产热水20吨，水温48℃。
现根据客户要求提供一套可实现、可执行的完整中央热水解决方案。
二、超低温空气源热泵热水机组系统标准
本方案根据以下标准设计：
C C C 国家质量技术监督总局认证
IOS9001/2000 企业认证
JGJ/T16-92 民用建筑电气设计规范
CE 出口欧盟CE认证
EN14511 热泵能效标准认证
GB 50057-94 建筑物防雷设计规范
GB50189-2005 公共建筑节能设计标准
GB7725-1996 房间空调器标准
GB/T18430.1-2007 蒸汽压缩循环制冷(热泵)工商业用和类似用途的冷水(热泵)机组 GB/T2136-2008 商业或工业用及类似用途的热示水机
GBJ242-82 采暖与卫生工程施工及验收规范
三、 方案设计原理及可执行性
本项目以空气为能源，采用高效鲁禹超低温空气源热泵机组。机组运行环境温度-20-45℃。不锈钢保温储水箱，容量为20立方。

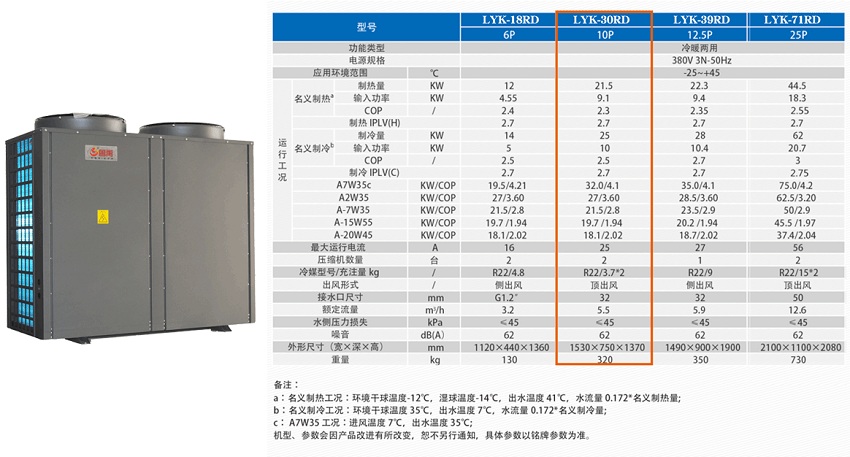

可配备LYK30RD机组2台；

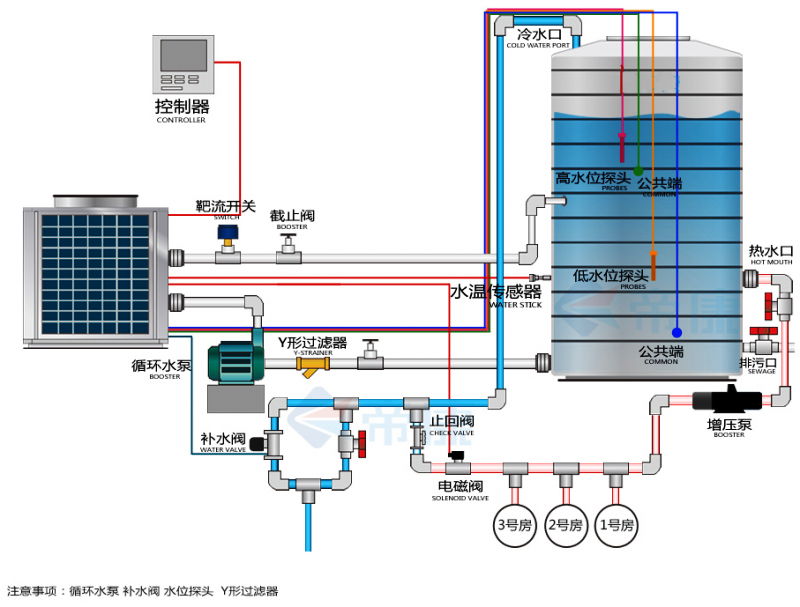

3.1、单台系统原理图：
3.2、运行原理：
（1）热泵机组通过空气中的热交换提取热能，达到制热的目的。
(2)用较少的电能换取最大量的空气热能。
（3）热泵机组通过空气的热交换，把低品位的热量换成高品位的热能。从而达到冬季为建筑采暖的效果。
（4）20吨保温水箱在底部1/3处做一隔板，电磁阀启动自来水水平进入水箱的底部进行上水，热水出口在水箱的中部，当热水放出水箱的1/3处时冷水自动补充，直到水箱水满补水自动停止。在水箱的中部放一热泵的出水感温探头，在水箱的底部放一热泵进水的感温探头，当水箱底部的水温低于设定的温度时热泵自动启动，当热泵把水加热的设定的温度时热泵自动停止工作，从而保证了热水温度的恒温性。
（5）缓冲水箱保护系统安全，防止液击，管道系统膨胀损坏设备。
3.3超低温空气源热泵热水机组系统特点：
（1）24小提供热水。
（2）冬季低温运行，比普通中央空调效率高50-80%。
（3）无污染环境，无排放，环保节能。
（4）全部系统采用智能化电脑控制，可达到无人值守的效果；
（5）运行费用低，后期维护少，运行稳定，容易满足建筑设计及安装的需要。
四、施工方案
1．不破坏建筑物的结构和承载能力。
2．不破坏楼顶面的防水层和附属设施。
3．采取坚固措施，保证系统设备能经受风雨的负载。
4．机组可放置楼顶，为楼顶日后维修提供便利。
5．储水箱可放置室内，降低冬季热量损耗。
6．电控系统的安全符合GB8877规定的要求。
7．电源线及信号线的安装符合GB50258规定要求。
8．管道采用热镀锌国标管，保温为像塑保温。
9．配备水流开关，保护机组正常运行，延长其使用寿命。
10．调试验收：整个系统在运行或静态时均不出现渗漏现象，安装符合验收标准规定的指标，水温、水质检验符合设计要求。
五、系统功能及特点
1．高效节能，成本低廉
最大效率的利用太阳能量可节约能源75%以上，运行成本大大降低，智能化控制，无人值守，可以节省人员开支，所以日常运行费用很低。
2．安全可靠，没有危险
机组没有常规能源所存在的易燃易爆、中毒、等危险，不怕风、雨、雪因此是安全可靠的热水系统。
3．绿色环保，无污染
采用了电能清洁绿色能源，避免了矿物燃料对环境的污染。因此，系统在制热水的过程中没有粉尘悬浮微粒的污染，也没有废渣，废水物的产生，更没有硫化物、氮化物、一氧化碳和二氧化碳的排放，符合国家环保政策，利国利民，为用户提供了一个干净、舒适的生活空间。
4．控制先进，智能运行
系统采用了先进的智能化控制技术，实行自动控制，最佳经济运行，可设置全天候供应热水，使用非常方便。
5．整个热泵系统运行安全可靠，使用寿命长。
6．运行费用电电热水器的1/4；燃气的1/3；燃油的1/3，全年综合能效比达到1：3以上。
7．机组运行环境：
机组可在环境温度-15℃～50℃范围内正常工作，超低温高效空气源热泵可在-20℃工作，且该设备最大优势是在低温下能效比比传统的热泵高50～80%，被欧盟市场用户普通采用冬季供暖及制取热水
8．�；ご硎�
高低压�；�；相序�；�；过载�；�；过载过流保护；冬季防冻�；ぃ慌牌露裙弑；�；系统压力过高卸压功能；自动化霜；参数设定；故障查询；智能控制功能。
六、经济分析

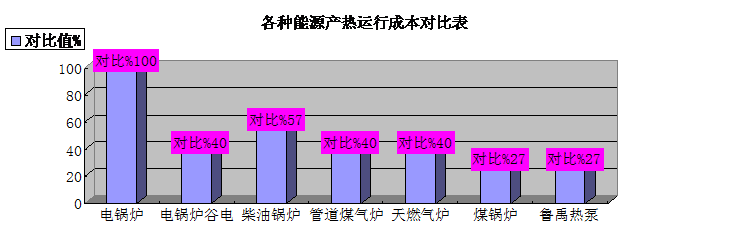

热泵与常用能源产热水费用参考
星级宾馆每天需要50度生活热水大约为60吨
|
采暖方式 |
燃料价格 |
热比值 |
出水温度℃ |
热水全年运行费用 |
|
燃气供热 |
2．05元/㎡ |
75% |
50℃ |
26.11万元/年 |
|
电锅炉 |
0．48元/度 |
95% |
50℃ |
76.27万元/年 |
|
热泵机组 |
0．48元/度 |
220% |
50℃ |
19.06万元/年 |
以上数据仅供参考
运行费用估算：
1. 冬季的运行费用：北京冬季按125天计算，机组在-7度的环境温度下的发热量是49KW.
20吨水温度提升40度（从10度提升到50）需要的热能为20*40*1.163=930KWH。热泵工作的时间为930/49=19小时，电的消耗为19*23.7=450KWH。每度电按0.8元计算，每天的费用是450*0.8=360元，冬季的运行费用是360*126=45000元。
2.其他的季节的运行费用，机组在环境温度20度的情况下的发热量为86KW，热泵工作时间为930/86=11小时，电的消耗为11*23.7=256KWH，每天的运行费用256*0.8=205元，春夏秋按240天计算，则运行费用为240*205=49000元。因此，全年的运行费用是4.5+4.9=9.4万元。
